CI522-MODTCPdl-permalink__symbolPermanentlink

  • 8 digitale Eingänge 24 V DC

  • 8 digitale Ausgänge 24 V DC, 0,5 A max.

  • 8 konfigurierbare digitale Ein- und Ausgänge 24 V DC, 0,5 A max.

  • Modulweise galvanisch getrennt

  • Schneller Zähler

  • XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

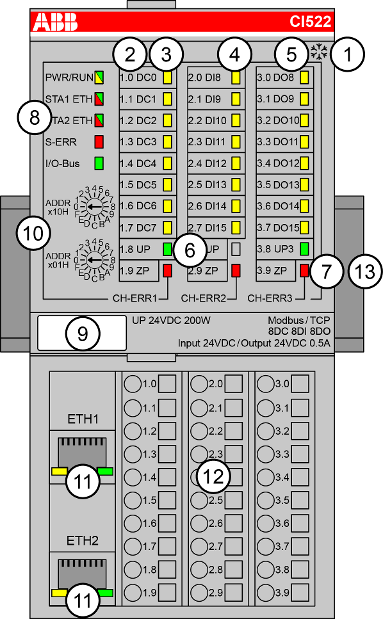

CI522-01
1

I/O-Bus

2

Zuordnung Klemmennummer - Signalname

3

8 gelbe LED zur Anzeige der Signalzustände der konfigurierbaren Digitaleingänge/-ausgänge (DC0 - DC7)

4

8 gelbe LED zur Anzeige der Signalzustände an den Digitaleingängen (DI8 - DI15)

5

8 gelbe LED zur Anzeige der Signalzustände an den Digitalausgängen (DO8 - DO15)

6

2 grüne LED zur Anzeige der Prozess-Versorgungsspannung UP und UP3

7

3 rote LED zur Anzeige von Fehlern (CH-ERR1, CH-ERR2, CH-ERR3)

8

5 System-LED: PWR/RUN, STA1 ETH, STA2 ETH, S-ERR, E/A-Bus

9

Beschriftungsschild

10

2 Drehschalter zum Einstellen der IP-Adresse

11

Ethernet-Schnittstellen (ETH1, ETH2) an der Terminal Unit

12

Terminal Unit

13

Hutschiene

Snowflake, 1_4

Zeichen für XC-Version

  • Verwendungszweck
  • Funktionsweise
  • Verbindungen
  • Interner Datenaustausch
  • Adressierung
  • E/A-Konfiguration
  • Parametrisierung
  • Diagnose
  • Status-LEDs
  • Technische Daten
  • Abmessungen
  • Bestelldaten
