2 Gebereingänge mit 2 integrierten 5-V-Stromversorgungen für die Geber
-
2 PWM-Ausgänge - 2 digitale Eingänge 24 V DC
-
8 konfigurierbare digitale Ein- und Ausgänge 24 V DC
-
Fast counter(schneller Zähler)
-
Modulweise galvanisch getrennt
-
XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

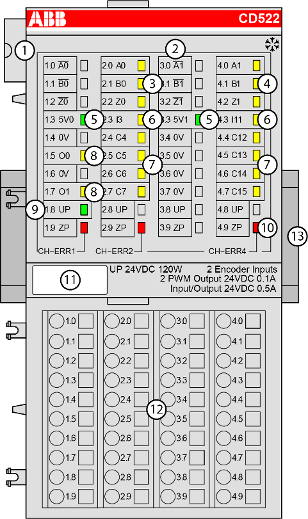

- 1
-
I/O-Bus
- 2
-
Zuordnung von Klemmennummer und Signalname
- 3
-
3 gelbe LED zur Anzeige der Signalzustände am Eingang von Encoder 0
- 4
-
3 gelbe LED zur Anzeige der Signalzustände am Eingang von Encoder 1
- 5
-
2 grüne LED zur Anzeige der Zustände der 5-V-Netzteile
- 6
-
2 gelbe LED zur Anzeige des Signalzustands am Digitaleingang I3 und I11
- 7
-
8 gelbe LED zur Anzeige der Signalzustände der Eingänge/Ausgänge
- 8
-
2 gelbe LED zur Anzeige der Signalzustände an den PWM-/Impulsausgängen
- 9
-
1 grüne LED zur Anzeige der Prozessspannung UP
- 10
-
3 rote LED zur Anzeige von Fehlern
- 11
-
Beschriftungsschild
- 12
-
Terminal Unit
- 13
-
Hutschiene
-
Zeichen für XC-Version
-
Verwendungszweck
-
Funktion
-
Anschlüsse
-
Interner Datenaustausch
-
Konfiguration der Ein- und Ausgänge
-
Parametrierung
-
Diagnose
-
Status-LEDs
-
Technische Daten
-
Abmessungen
-
Bestelldaten
