Einloggen in die CPU und Herunterladen des Programms

Durch das Einloggen in die CPU wird das Projekt in das Prozessormodul geladen. Bei der ersten Anmeldung wird auch das Hardware-Setup geladen.

  1. 01.04.06

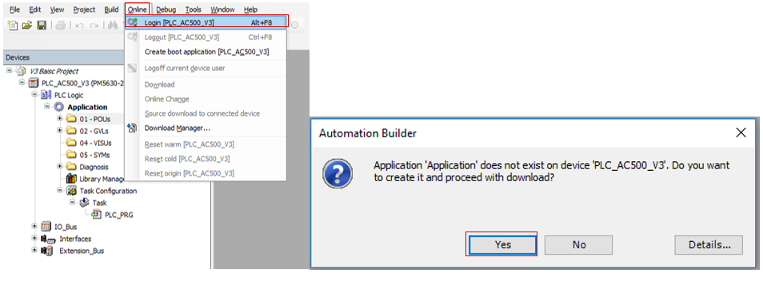

    Wählen Sie im Menü Automation Builder „ Online  Login [PLC_AC500_V3]“.

    Es erscheint ein Pop-up-Fenster.

  2. Wählen Sie [Ja], um die Anwendung auf die SPS herunterzuladen.

    01.04.07

    Die SPS befindet sich im "Stopp"-Modus.

  3. 01.05.02_icon_start

Befindet sich die CPU im RUN-Modus, d.h. in der Programmbearbeitung, führt ein Download immer zum Betriebsartenwechsel auf "Stop". Im Stoppmodus steuert die CPU das System nicht!

Lesen Sie nach der Auswahl des Befehls „Login“ immer sorgfältig den Text des Dialogfelds, um sicherzustellen, dass Sie sich über das Verhalten der CPU nach der Befehlsbestätigung im Klaren sind.

Standardmäßig erzeugt ein Download folgende Aktionen in der CPU:

  • Das Projekt wird im RAM-Speicher gespeichert.

  • Das Projekt wird im Flash-EEPROM gespeichert, wenn eine Boot-Applikation erstellt wurde.
