Dieses Schema ist für Benutzer gedacht, die Ethernet Protokolle verwenden, die auf viele parallele Netzwerkverbindungen angewiesen sind, wie Modbus TCP oder IEC 61850.

Merkmale und ihre Prioritäten

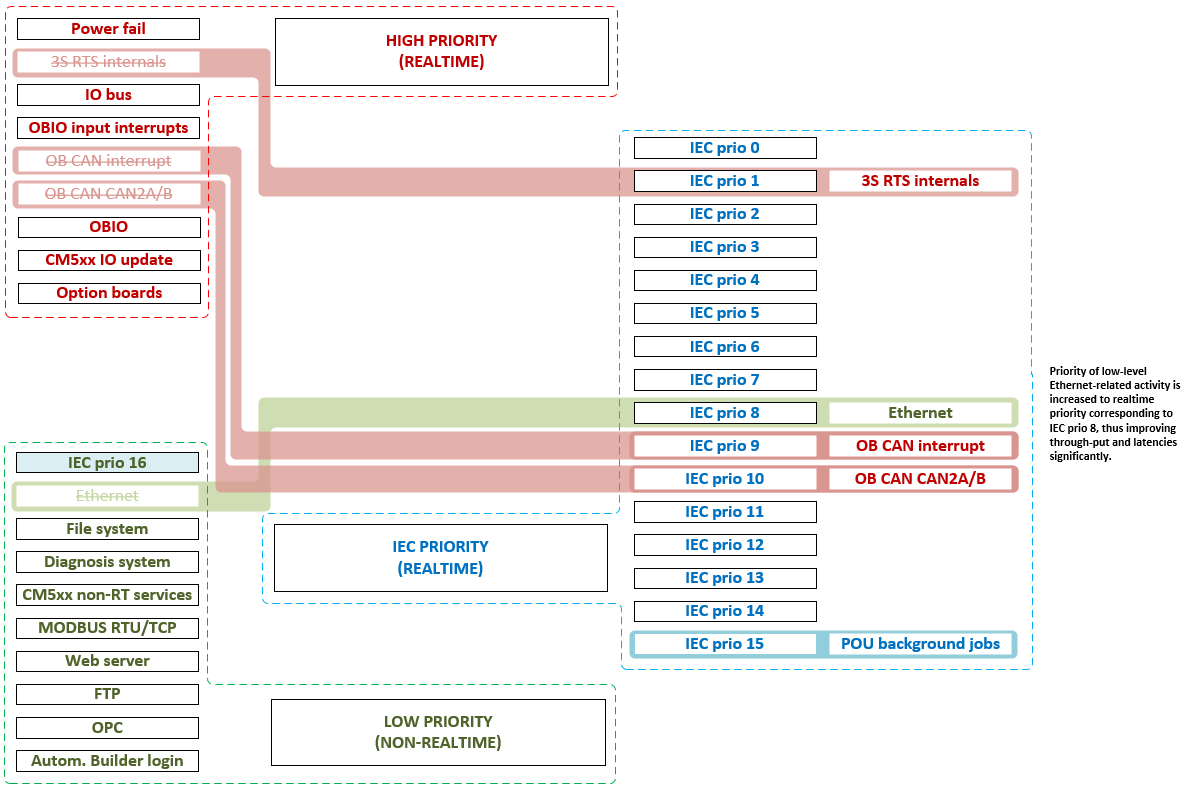

Wie im folgenden Diagramm dargestellt, wird den Aufgaben von Ethernet eine Priorität innerhalb des IEC-Task-Prioritätsbereichs zugewiesen, um die Reaktionszeiten zu verkürzen und den Durchsatz zu erhöhen, damit die Anforderungen von Protokollen wie Modbus TCP oder IEC 61850 erfüllt werden. Mit Hilfe der IEC-Task-Priorität 8 kann der Anwender entscheiden, ob seine IEC-Anwendertasks die Ethernet-Kommunikation unterbrechen oder verzögern können oder nicht, je nach den individuellen Anforderungen.
