Sicherheits-E/A-Klemmenblock TU582-S

Elemente des Moduls

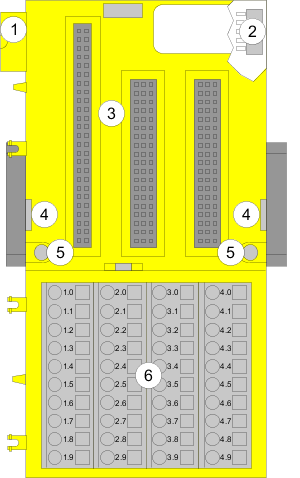

Abb. 459: Sicherheits-E/A-Klemmenblock mit Federzugklemmen TU582-S für Sicherheits-E/A-Erweiterungsmodule
03.06.064_TU582-S elements
1

I/O-Bus (10-polig, Stecker)

2

I/O-Bus (10-polig, Buchse)

3

Steckplatz für E/A-Modul

4

Durch Einführen eines Schraubendrehers an dieser Stelle lassen sich nebeneinander montierte Klemmenblöcke auseinanderschieben.

5

Bohrungen für Wandmontage

6

40 Anschlussklemmen in Federzugtechnik (Signale und Prozessspannung)

Dies ist die Web-Ausgabe der Originalfassung des ‎⮫ AC500-S Sicherheitshandbuchs, Version 1.3.2. Diese Web-Ausgabe dient lediglich zur schnellen Orientierung. Für die Einhaltung der Anforderungen in Bezug auf Anwendungen der funktionalen Sicherheit muss das Original-Sicherheitshandbuch verwendet werden.
  • Funktionalität
  • Montage, Abmessungen und elektrischer Anschluss
  • Technische Daten
  • Bestelldaten
