Ablauf des Verifizierungsverfahrens

Dies ist die Web-Ausgabe der Originalfassung des ‎⮫ AC500-S Sicherheitshandbuchs, Version 1.3.2. Diese Web-Ausgabe dient lediglich zur schnellen Orientierung. Für die Einhaltung der Anforderungen in Bezug auf Anwendungen der funktionalen Sicherheit muss das Original-Sicherheitshandbuch verwendet werden.
Personal:
  • Sicherheits-Anwendungstechniker für die AC500-S-Sicherheitssteuerung

    Nur Fachpersonal, das für die Inbetriebnahme von sicherheitsgerichteten Geräten, Systemen und Schaltkreisen entsprechend anerkannter funktionaler Sicherheitspraktiken und Normen autorisiert ist, darf die AC500-S-Sicherheitssteuerung in Betrieb nehmen und betreiben.

    Das folgende Grundwissen über AC500-Systeme ist erforderlich, um dieses Sicherheitshandbuch für AC500-S korrekt zu verstehen:

    • AC500-Automatisierungssystem

    • Programmierumgebung Automation Builder / Control Builder Plus (Systemkonfiguration und -programmierung in den Programmiersprachen ST, KOP und FUP).

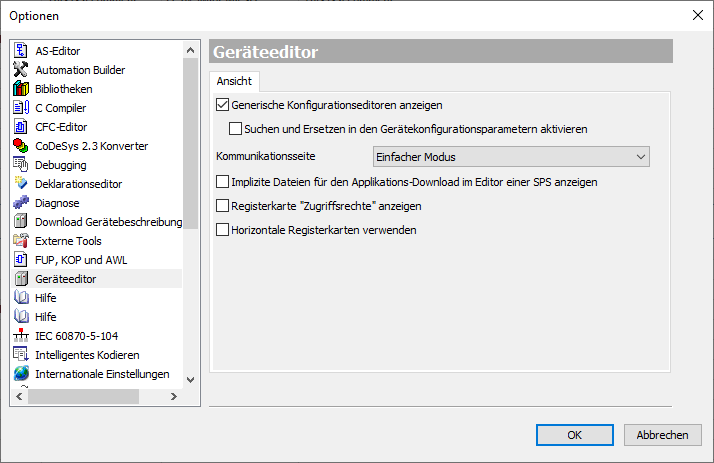

  1. Navigieren Sie im Automation Builder zu „Tools  Optionen …“. Aktivieren Sie „Generische Gerätekonfigurationsansichten anzeigen“ und instanziieren Sie einen bestimmten Typ Sicherheits-E/A-Modul (AI581-S, DI581-S oder DX581-S) in der Strukturansicht von Automation Builder (DX581-S wird als Beispiel verwendet):

    06.05.001-1

  2. Öffnen Sie die Registerkarte für die iParameter-Einstellungen des entsprechenden Moduls („DX581-S“, „DI581-S“ oder „AI581-S“) und geben Sie geeignete iParameter-Werte ein (z. B. „Testimpuls“, „Eingangsverzögerung“ usw.)

  3. Überprüfen Sie anhand der technischen Spezifikationen für die Sicherheitsanwendung, ob alle iParameter für alle Sicherheits-E/A-Kanäle korrekt gesetzt wurden.

  4. Öffnen Sie die Registerkarte „F-Parameter“ und klicken Sie auf [Berechnen]. Kopieren Sie den berechneten F_iPar_CRC-Wert aus dem Feld „Prüfsumme iParameter“ in das Feld „F_iPar_CRC“ des F-Parameter-Editors.

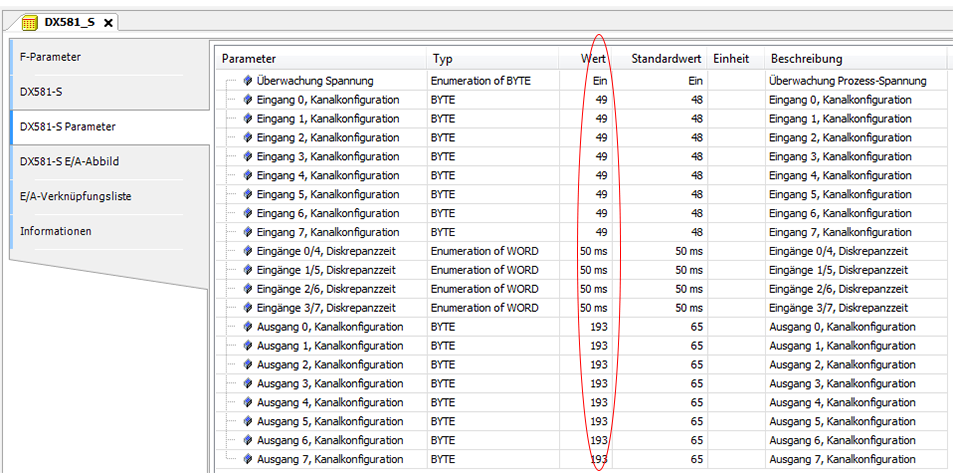

  5. Öffnen Sie die Registerkarte „<Name des Sicherheits-E/A-Moduls>-Parameter“ und überprüfen Sie anhand einer Gegenprobe gemäß⮫ „ Verifizierungstabellen für iParameter-Einstellungen bei AC500-S-Sicherheits-E/As“, ob die zuvor in Schritt 2 vorgenommenen iParameter-Einstellungen dieselben sind wie die, die in der Spalte „Wert“ für die entsprechenden Kanäle angegeben sind (verwenden Sie⮫ „ Verifizierungstabellen für iParameter-Einstellungen bei AC500-S-Sicherheits-E/As“ zur Umrechnung der Integerwerte in echte Parameterwerte).

    06.05.005-1

  6. Öffnen Sie die Registerkarte „F-Parameter“ und klicken Sie erneut auf [Berechnen], auch wenn der vorherige Wert noch vorhanden ist. Vergleichen Sie die Werte im Feld „Prüfsumme iParameter“ und im Feld F_iPar_CRC des F-Parameter-Editors; sie müssen gleich sein.

    Wenn die F_iPar_CRC-Werte dieselben sind, wurde das Verifizierungsverfahren für die iParameter-Einstellungen des AC500-S-Sicherheits-E/A-Moduls erfolgreich abgeschlossen.

Wichtig!

  • Wenn in den Schritten 1 … 6 Fehler auftreten (F_iPar_CRC oder iParameter sind nicht gleich), muss der gesamte Prozess erneut durchgeführt werden. Wenn nach dieser Wiederholung immer noch Inkonsistenzen vorliegen, wenden Sie sich an den technischen Support von ABB.

  • Wenn iParameter-Werte wie in den Schritten 1 … 6 beschrieben verifiziert werden, können Sie diese iParameter-Kombination mit F_iPar_CRC für weitere Module desselben Typs verwenden, ohne das oben beschriebene Verifizierungsverfahren wiederholen zu müssen.
