Funktionalität

Dies ist die Web-Ausgabe der Originalfassung des ‎⮫ AC500-S Sicherheitshandbuchs, Version 1.3.2. Diese Web-Ausgabe dient lediglich zur schnellen Orientierung. Für die Einhaltung der Anforderungen in Bezug auf Anwendungen der funktionalen Sicherheit muss das Original-Sicherheitshandbuch verwendet werden.

SVT liest die IEC 61131-Programmobjekte aus dem mit AC500-S Programming Tool erstellten Sicherheitsprojekt und die Beschreibungsdateien für Sicherheitsgeräte im Automation Builder, überprüft die Daten aus beiden Quellen und erstellt die SVT-Checkliste. Die SVT-Checkliste ist eine Textdatei, die mit jedem beliebigen Texteditor geöffnet und bei Bedarf ausgedruckt werden kann. In den folgenden Abbildungen finden Sie Beispiele für SVT-Checklisten.

Die SVT-Checkliste umfasst mehrere Abschnitte:

Einen Abschnitt mit Projektinformationen, der allgemeine Informationen zum Sicherheitsprojekt enthält⮫ „Abschnitt mit Projektinformationen“.
Abschnitte für jedes Sicherheitsgerät im Sicherheitsprojekt⮫ „Abschnitte zu Sicherheitsgeräten“.
Einen Abschnitt für die Sicherheits-CPU im Sicherheitsprojekt⮫ „Abschnitt zur Sicherheits-CPU“.
Einen Abschnitt für die verwendeten Bibliotheken⮫ „Bibliotheksabschnitt“.

SVT prüft beispielsweise Folgendes:

Die Integrität der globalen Variablen für das E/A-Abbild für jedes Sicherheitsgerät im Sicherheitsprojekt.
Die Integrität der zugeordneten E/A-Variablen mit einer Beschreibung der E/A-Struktur.
Die Prüfsumme der F-Parameter für jedes Sicherheitsgerät.
Die Integrität der F-Parameter mit F-Parameter-Beschreibung.

GEFAHR

Zusätzlich zu den erfolgreich bestandenen automatischen Prüfungen müssen Sie alle manuellen Prüfungen der SVT-Checkliste erfolgreich abschließen.

HINWEIS

Verwenden Sie SVT im finalen Automation Builder-Projekt. Anschließend werden keine weiteren Änderungen im auf die funktionale Sicherheit bezogenen Projektteil erwartet, die zu einer neuen Bootprojekt-CRC führen würden.

Abschnitt mit Projektinformationen

Die SVT-Checkliste beginnt mit einem Abschnitt für die manuelle Prüfung von Informationen in Bezug auf das gesamte Sicherheitsprojekt.

SVT_checklist-01 (SVT) (AC500-S) — Abb. 479: Beispiel für einen Abschnitt mit Projektinformationen in einer SVT-Checkliste

1: Zeitstempel und Versionsinformationen
2: Ergebnis der von SVT durchgeführten automatischen Konsistenzprüfungen
3: Bezug zum Sicherheitsprojekt
4: Datenprüfsumme für die gesamte SVT-Checkliste
5: Liste der Sicherheitsgeräte im Sicherheitsprojekt

Abschnitte zu Sicherheitsgeräten

Auf den Abschnitt mit Projektinformationen folgen in der SVT-Checkliste einzelne Abschnitte für jedes Sicherheitsgerät im Sicherheitsprojekt. Der Inhalt der einzelnen Abschnitte zu den Sicherheitsgeräten hängt vom Typ des jeweiligen Sicherheitsgerätes ab.

ABB-Sicherheitsgeräte

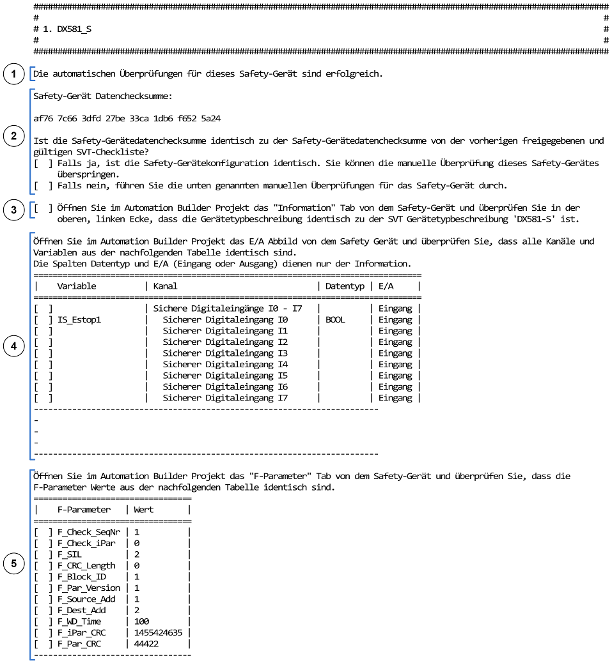

DX581_S-01 (SVT) (AC500-S) — Abb. 480: Beispiel eines Sicherheitsgeräte-Abschnitts für Sicherheits-E/A-Modul DX581-S

1: Ergebnis der von SVT durchgeführten automatischen Konsistenzprüfungen
2: Datenprüfsumme für den Sicherheitsgeräte-Abschnitt
3: Beschreibung des Sicherheitsgerätetyps
4: Eingangs- und Ausgangs-Verknüpfungsliste für das Sicherheitsgerät
5: Liste der F-Parameter für das Sicherheitsgerät

F-Devices in AC500-S-Sicherheits-CPUs

F-Devices in den AC500-S-Sicherheits-CPUs SM560-S-FD-1 und SM560-S-FD-4 enthalten auch einen Abschnitt mit Informationen zur Position des Sicherheitsgerätes im Sicherheitsprojekt im Automation Builder.

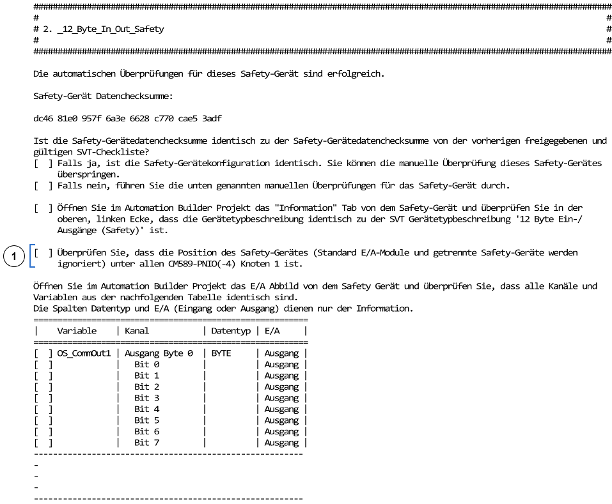

_12_Byte_In_Out_Safety-01 (SVT) (AC500-S) — Abb. 481: Beispiel eines Sicherheitsgeräte-Abschnitts für ein F-Device in AC500-S-Sicherheits-CPUs

1: Position des Sicherheitsgerätes im Sicherheitsprojekt im Automation Builder unter allen Knoten von CM589-PNIO(-4)

Sicherheitsgeräte von Drittanbietern

Die Abschnitte zu Sicherheitsgeräten von Drittanbietern enthalten auch die Modul-ID sowie Informationen zur GSDML-Datei in der SVT-Checkliste.

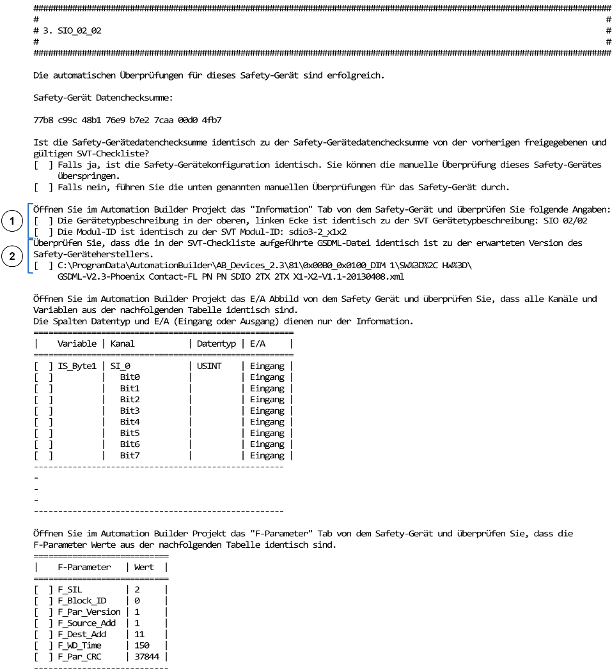

SIO_02_02-01 (SVT) (AC500-S) — Abb. 482: Beispiel eines Sicherheitsgeräte-Abschnitts für ein Sicherheitsgerät von einem Drittanbieter

1: Modul-ID
2: Informationen zur GSDML-Datei

Abschnitt zur Sicherheits-CPU

Wie der Sicherheitsgeräte-Abschnitt umfasst auch der Sicherheits-CPU-Abschnitt Informationen zu den automatischen Prüfungen, der Datenprüfsumme und den manuellen Prüfungen für die Sicherheits-CPU.

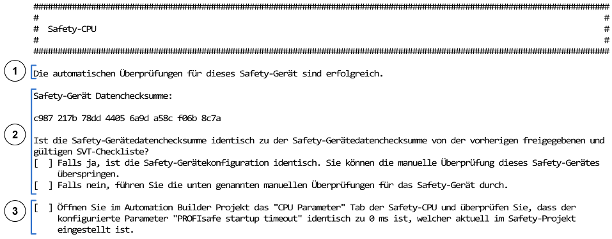

Safety_CPU-01 — Abb. 483: Beispiel eines Sicherheitsgeräte-Abschnitts für die Sicherheits-CPU

1: Ergebnis der von SVT durchgeführten automatischen Konsistenzprüfungen
2: Datenprüfsumme für den Sicherheits-CPU-Abschnitt
3: Parameter „PROFIsafe startup timeout“ der Sicherheits-CPU

Bibliotheksabschnitt

Der Bibliotheksabschnitt umfasst eine Datenprüfsumme zur Angabe von Veränderungen für die verwendeten Sicherheitsbibliotheken und die CRCs der verwendeten Sicherheitsbibliotheken.

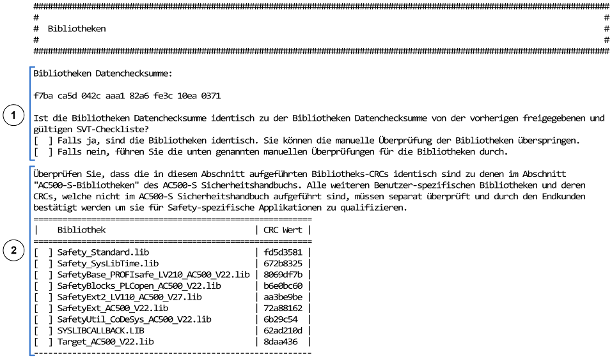

Libraries-01 (SVT) (AC500-S) — Abb. 484: Beispiel für den Bibliotheksabschnitt

1: Datenprüfsumme für die Sicherheitsbibliotheken
2: Bibliotheks-CRCs

Ende der SVT-Checkliste

Nach dem Bibliotheksabschnitt endet die SVT-Checkliste mit der Zeile ‎Ende der SVT-Checkliste‎. Darauf folgen optionale Felder wie Datum, Signatur usw.

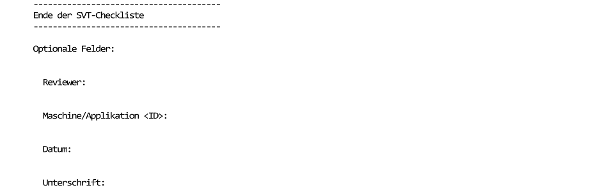

SVT_end_of_checklist-02 — Abb. 485: Ende der SVT-Checkliste mit optionalen Feldern
