插入和取出存储卡dl-permalink__symbolPermalink

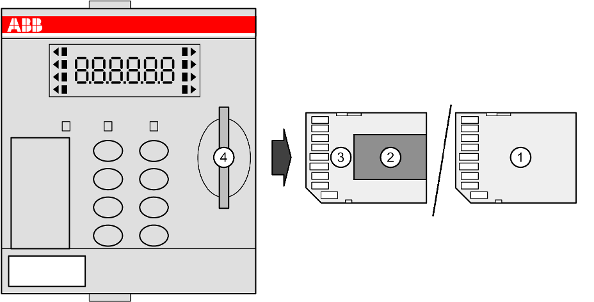

Remove_Memory_Card_V2_and_V3
1

MC5141 存储卡

2

MC5102 微型存储卡

3

微型存储卡适配器

4

存储卡插槽

  1. 将存储卡插入处理器模块的存储卡插槽直到锁定。

  2. 注意

    注意
    注意
    注意

    注意

    注意

    PLC 运行受干扰

    微型存储卡工作时，请勿取出！

    否则可能会损坏微型存储卡和/或其中的文件和/或影响 PLC 的正常运行。

    • AC500:只有当显示屏中 MC 旁边没有显示黑色方块 (square) 时，才能取出微型存储卡。

    • AC500-eCo:只有当 MC 指示灯不闪烁时才能取出微型存储卡。

    若要移除存储卡，请在存储卡上推压，直到它向前移动。由此，存储卡被解锁并可被取出。
