在金属板上安装处理器模块dl-permalink__symbolPermalink
注意

注意
注意
注意

注意

注意

功能故障风险！

通过隔离螺钉或垫圈消除电气接触！

在金属板上使用金属螺丝。

金属板必须纳入工厂的接地概念中。

不要使用绝缘垫圈！

每个处理器模块需要一个 TA543 壁式安装附件 。

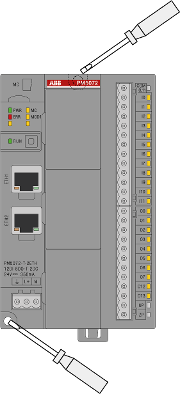

  1. 卡入处理器模块背面的 TA543。

    eCo_PM_V3_Wall_Assbl_step_1

  2. 用两个螺钉（直径：4 毫米）将处理器模块固定在金属板上。

    eCo_PM_V3_Wall_Assbl_step_2

⮫ 有关连接，请参见 PM50xx 的硬件说明。
