通过 I/O 底板的 40 个端子连接 I/O 通道。更换 I/O 模块无需重新接线。
终端 1.8 ...4.8 和 1.9 ...4.9 在 I/O 底板内相互电气连接，无论插入何种模块，始终具有相同的分配：
端子 1.8 ...4.8：过程电压 UP = +24 V 直流
端子 1.9 ...4.9：过程电压 ZP = 0 V 直流
其他终端的分配：
|
终端 |
信号 |
说明 |
|---|---|---|
|
1.0 ...1.3 |
+24 V |
4 x 传感器电源（可负载总计 0.5 A 电流） |
|
1.4 ...1.7 |
0 V |
0 V（参考电位） |
|
2.0 ...2.7 |
C0 ...C7 |
8 个数字输入/输出 |
|
3.0 ...3.7 |
C8 ...C15 |
8 个数字输入/输出 |
|
4.0 ...4.7 |
C16 ...C23 |
8 个数字输入/输出 |

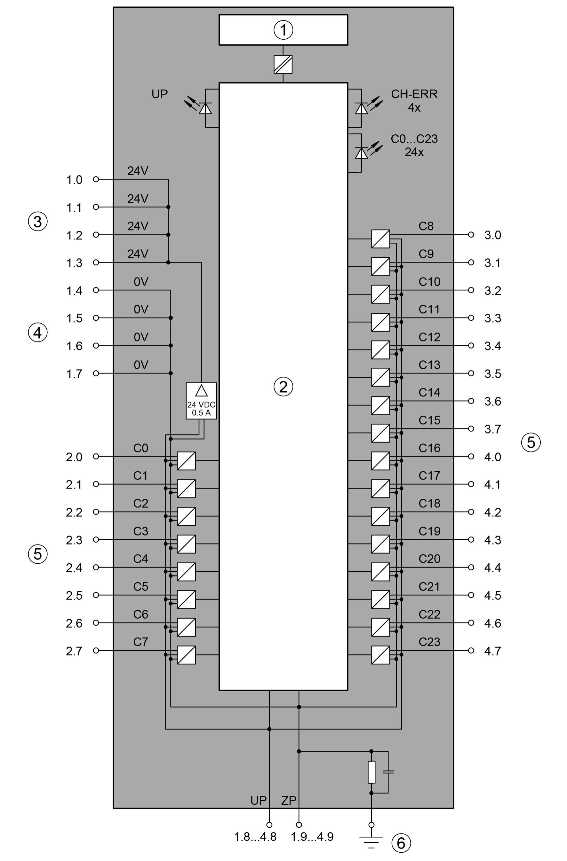

- 1
-
输入/输出总线接口
- 2
-
逻辑
- 3
-
传感器电源
- 4
-
0 V
- 5
-
数字输入/输出
- 6
-
功能性接地连接
小心
过程电压必须包括在接地概念中（例如负极接地）。
模块电路的内部电源电压通过 I/O 总线（由通信接口模块或 CPU 提供）提供。因此，CPU/通信接口模块 L+/UP 和 M/ZP 端子上的 24 V 直流电源消耗电流每 DC523 增加 2 mA。
外部电源通过 UP（+24 V 直流）和 ZP（0 V 直流）端子连接。
警告
带电插拔
只有在满足所有热插拔条件的情况下，才允许在通电情况下拆卸或插入。
在热插拔条件不适用的情况下，这些设备不适合在通电情况下拆卸或插入。由于不可预见的后果，不允许在电源接通的情况下插拔设备。
在执行下列任何操作之前，确保已关闭所有电压源（电源和过程电压）：
-
连接或断开任何信号或接线端子。
-
拆卸、安装或更换模块。
在危险场所断开任何通电设备的电源可能会产生电弧，从而形成火源，导致火灾或爆炸。
在开始之前，确保电源已被切断，并已对该区域进行了彻底检查，以确保不存在易燃材料。
在运行期间，切不可打开设备。这同样适用于网络接口。
注意
有损坏 PLC 模块的风险！
过压和短路可能会损坏 PLC 模块。
-
在开始系统操作之前，请确保所有电源（电源电压和过程电压）都已关闭。
-
请勿将任何电压或信号连接到预留端子（标记为 ---）。预留端子可能携带内部电压。
注意
对连接的传感器造成影响的风险！
某些传感器可能会受到 DC523 已停用模块输出的影响。
如果输入端 C16/C17 用作快速计数器输入端，则在其上串联一个 470W / 1 W 电阻器，以避免任何影响。
这些模块提供多种诊断功能。
