计算总电流消耗

示例

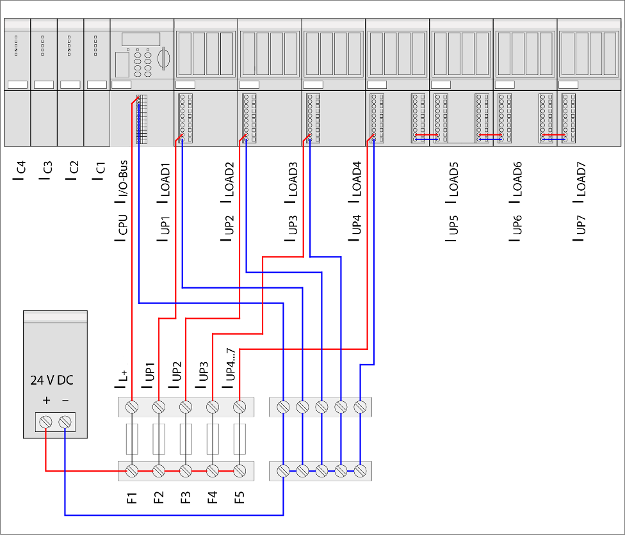

在示例中，PLC 由以下设备组成：

由于数字输入/输出模块的总电流消耗较高（UP = 24 V 直流电压），电源被分成若干电路，分别熔断。

I/O 底板电源端子上允许的最大总电流为 8 A。

总电流的计算公式如下

I_Total = I_L+ + I_UP

假设

I_L+ = I_CPU + I_{I/O 总线} + I_C1 + I_C2 + I_C3 + I_C4 (CPU + 通讯模块 + I/O 总线)

I_{I/O 总线} = 扩展模块数 × 每个模块通过 I/O 总线的电流消耗量

和

I_UP = I_UP1 + I_LOAD1 + I_UP2 + I_LOAD2 + I_UP3 + I_LOAD3 + I_UP4 + I_LOAD4 + I_UP5 + I_LOAD5 + I_UP6 + I_LOAD6 + I_UP7 + I_LOAD7

如果假设所有输出都已接通，并以其最大允许负载电流运行（符合电源端子的最大允许电流），则上述示例中的结果值如下：

	I_CPU *)	I_Cx *)	I_{I/O 总线} *)	I_UPx *)	I_LOADx *)
中央处理器/通信模块部件
CPU	0.110 A	-	-	-	-
C1	-	0.050 A	-	-	-
C2	-	0.085 A	-	-	-
C3	-	0.050 A	-	-	-
C4	-	0.050 A	-	-	-
I/O 模块部件
Analog1	-	-	0.002 A	0.150 A	-
Analog2	-	-	0.002 A	0.150 A	0.160 A
模拟3	-	-	0.002 A	0.100 A	0.080 A
模拟4	-	-	0.002 A	0.100 A	0.080 A
Digital1	-	-	0.002 A	0.050 A	8.000 A
Digital2	-	-	0.002 A	0.050 A	8.000 A
Digital3	-	-	0.002 A	0.050 A	8.000 A
S 专栏	0.110 A	0.235 A	0.014 A	0.650 A	24.320 A
	S I_L+ ≈ 0.4 A			S I_UP ≈ 25 A
	I_Total ≈ 25.4 A
*)本栏中的所有数值均为示例值
