Automation Builder 可用于配置 CI52x-MODTCP 设备的参数。
运行 Automation Builder 的电脑与 CI52x-MODTCP 模块之间需要直接连接 Ethernet。
可在未连接 CI52x-MODTCPs 模块的情况下配置 S500 I/O 模块。
从模板启动项目
-
在菜单项“文件”中选择“新项目”。
窗口“New Project” 出现。
-
选择“CI52x-MODTCP 配置项目” 并单击“OK” 。
打开“Select PLC” 窗口。
-
选择“CI52x-MODTCP” 设备，然后单击“添加设备” 。
创建一个项目。还可以添加更多模块。
将 CI52x-MODTCP 添加到项目中
-
右键单击“项目” 根目录下的设备树，然后单击“添加对象” 。
窗口“Add object below” 将打开。
-
选择“Modbus 设备” ，然后单击“添加对象” 。
节点“Modbus_devices” 出现在设备树中。
-
右键单击节点“Modbus_devices” ，然后单击“添加对象” 。
打开“Select PLC” 窗口。
-
选择“CI52x-MODTCP” 设备，然后单击“添加设备” 。
“CI52x-MODTCP” 设备出现在设备树中。
添加 S500 输入/输出模块
-
“将对象” 添加到“CI52x-MODTCP” 设备。
窗口“添加下面的对象：CI52x-MODTCP” 打开。
-
选择 I/O 模块，点击“添加对象” 。
I/O 模块已添加。
连接设备
要读取或写入参数，CI52x-MODTCP 模块必须通过Ethernet 连接到电脑。
有关配置设备 IP 地址的信息，请参阅 CI52x-MODTCP 硬件文档⮫ “地址” CI521 和⮫ “地址” CI522。

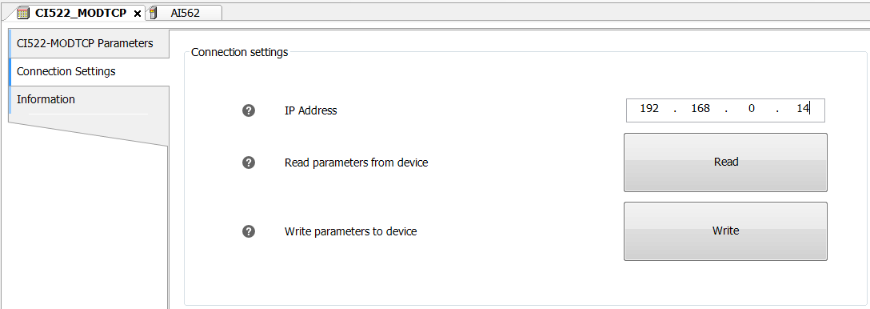

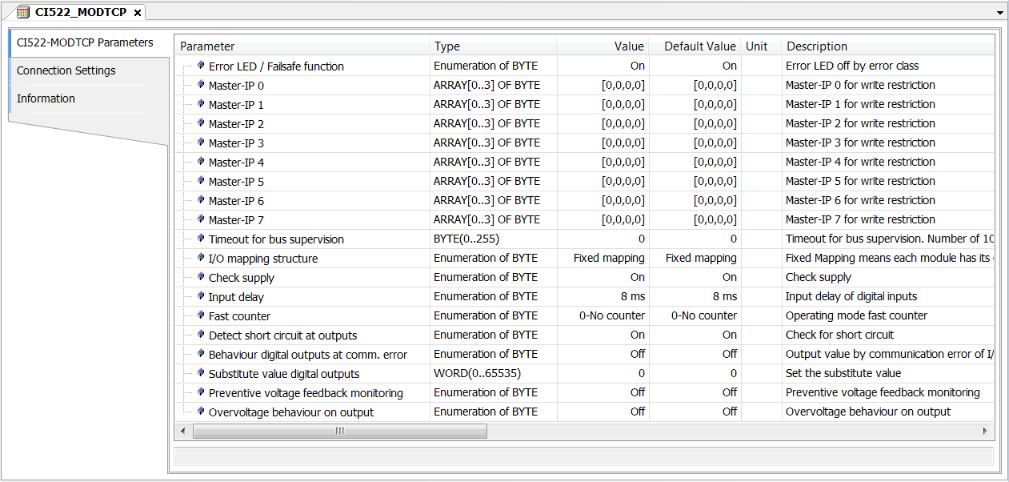

在 CI52x-MODTCP 设备编辑器上，“连接设置” 选项卡允许输入设备的 IP 地址。
- 阅读
-
从 CI52x-MODTCP 读取参数，同时也读取连接的 S500 I/O 模块的参数。
- 写
-
将参数从编辑器发送到 CI52x-MODTCP 和 S500 I/O 模块。
设备检查
CI52x-MODTCP 模块知道连接了哪些 I/O 模块。
在读写参数时，项目必须与物理硬件相匹配。否则会出错。
通信错误也会导致错误信息。

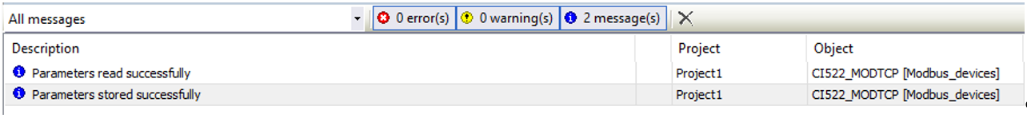

当参数被正确读取或写入时，“所有信息” 窗口中将显示一条信息：
连接的 S500 模块
当 S500 I/O 模块未连接到 CI52x-MODTCP 模块时，可以读写参数。
要执行读取，项目结构必须与 CI52x-MODTCP 的配置相匹配。

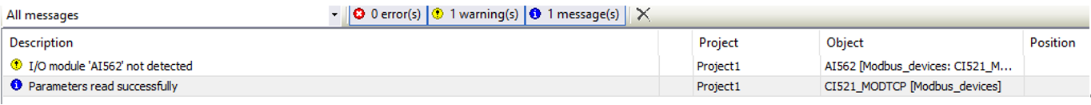

如果未检测到 I/O 模块，则会显示警告：
写入参数时，CI52x-MODTCP 配置将被覆盖，因此缺失（未插入）模块的当前配置并不重要。
如果已连接 I/O 模块，则项目必须与硬件匹配，否则会出错。
固件更新
从Automation Builder 2.2.1 开始，IP 配置工具可用于执行 CI52x-MODTCP 设备的固件更新。
