在 IEC 61850 编辑器的“ GOOSE Subscriber” 标签中，您可以对 GOOSE 报文的接收进行设置。
注意
“DataSet” 的属性顺序对于 GOOSE 报文的接收和发送非常重要。对于 GOOSE 通信，发送方和接收方的条目类型和顺序必须一致。
注意
要从 IED 接收 GOOSE 报文，发送方和接收方必须在以下输入字段中进行相同的设置：
-
“APPID”
-
“GOOSE ID”
-
“DataSet” 结构（关于属性的顺序和数据类型）。

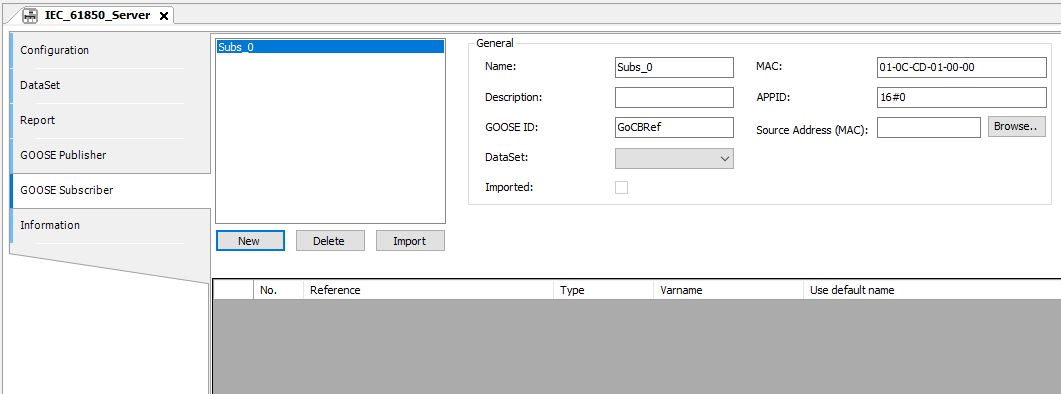

该选项卡的各部分：
左侧部分的 GOOSE 控制块列表。
按钮
-
[新] ：创建一个新的 GOOSE 控制块。
-
[删除] ：删除选定的 GOOSE 控制块。
-
[导入] ：以 SCL 格式导入 GOOSE 控制块。
中上部的常规设置：
|
设置 |
说明 |
|---|---|
|
名称 |
GOOSE 控制块名称，可编辑。 |
|
说明 |
说明 GOOSE 控制块。 |
|
GOOSE ID |
GOOSE 控制块的唯一字符串，可编辑。 |
|
DataSet |
作为 GOOSE 报文发送的数据集。 |
|
MAC |
组播寻址 多播寻址用于发送 GOOSE 信息。寻址允许整组设备相互交换数据。 要求：不同设备组的唯一地址分配。 有效值范围：01-0C-CD-01-00-00....01-0C-CD-01-01-FF |
|
APPID |
应用程序标识 用于在全系统范围内唯一标识 GOOSE 控制块的编号。要交换 GOOSE 电报，发报人和收报人的这个号码必须相同。 有效值范围：0 ...4095 |
|
源地址（MAC） |
[浏览...] 按钮：在网络中查找Ethernet 端口。 要求 - 通往 PLC 的现有网络路径。 |
将 GOOSE 信息分配给右下角全局变量的列表。
所选数据集中的所有属性都会在此列表中列出。您可以将接收到的 GOOSE 信息分配给CODESYS 全局变量。为此，请在列表中选择所需的属性，并在“Varname” 列中编辑全局变量的名称。如果编辑新变量名，则会创建一个全局变量；如果激活“使用默认名称” 复选框，则会自动生成一个变量名。传入的 GOOSE 报文将写入该变量。
在生成 “IEC 61850 服务器”的代码后，变量将被存储在 “IEC61850_Generated_GVL”（“IEC61850 Generated POUs” 文件夹）。
