以下解释基于示例 A，该示例根据工程工作流程配置为带交换机模拟的 MMS 服务器。本示例的项目文件可在Automation Builder - 示例 A 的示例文件夹中找到。
这些库的示例项目可在示例文件夹中找到：Automation Builder 菜单中的 “帮助 项目示例”
前提条件通过Automation Builder Installation Manager -[安装相关库软件包 修改].
第一步是在 AC500 IED 和运营商 IED = MMS 客户端之间创建物理 Ethernet 连接，并在通用 IP 地址范围内配置 IP 地址。然后，两台设备都可以投入使用。
AC500 IED
-
根据工程工作流程将AC500 配置为带开关模拟的 MMS 服务器，或加载示例项目“IEC61850_ExampleA_ABxxx.project” 。
-
将程序下载到AC500 并设置为运行。
现在，IEC 61850 服务器已开始运行并准备就绪。
操作符 IED

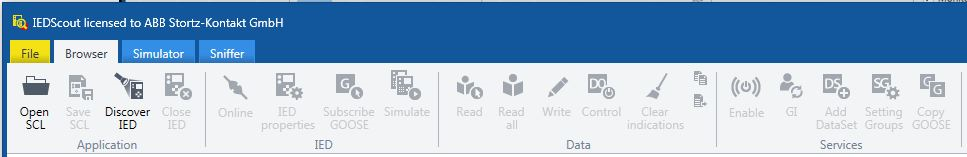

可使用任何 IEC 61850 彩信客户端。本例中使用的是 Omicron 工具“IEDScout” 。下图显示了菜单栏。
通过以下选项之一连接 AC500 IED
-
点击菜单按钮[发现 IED] 并输入AC500 的 IP 地址。
“IEDScout” 将通过 Ethernet 找到 AC500 IED 并动态读取其配置。
-
单击菜单按钮[Open SCL] 并浏览在 Export Server 一章中导出的 .cid 文件，例如“IEC61850_ExampleA_AC500_withIP.cid” 。

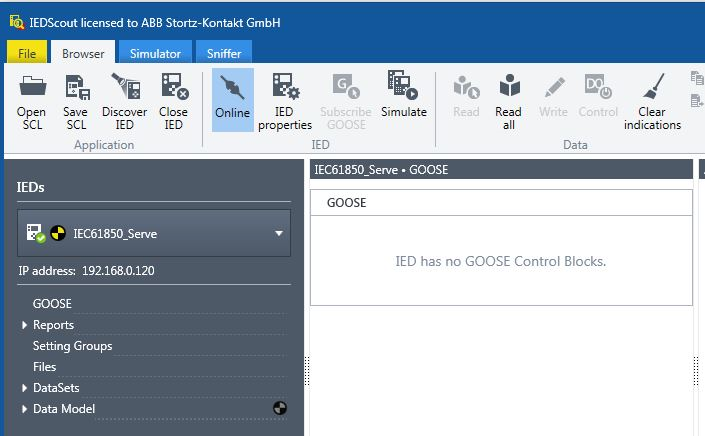

浏览器打开并显示与AC500 的活动连接，绿色复选标记表示活动连接。
-
浏览至“数据模型 逻辑设备 XSWI1”
-
确保“Pos.ctrlModel” 设置为“direct-with-normal-security” 。否则，请单击菜单按钮 [Write]，将值设为 “direct-with-normal-security”。
-
点击“XSWI1 .Pos” 。
-

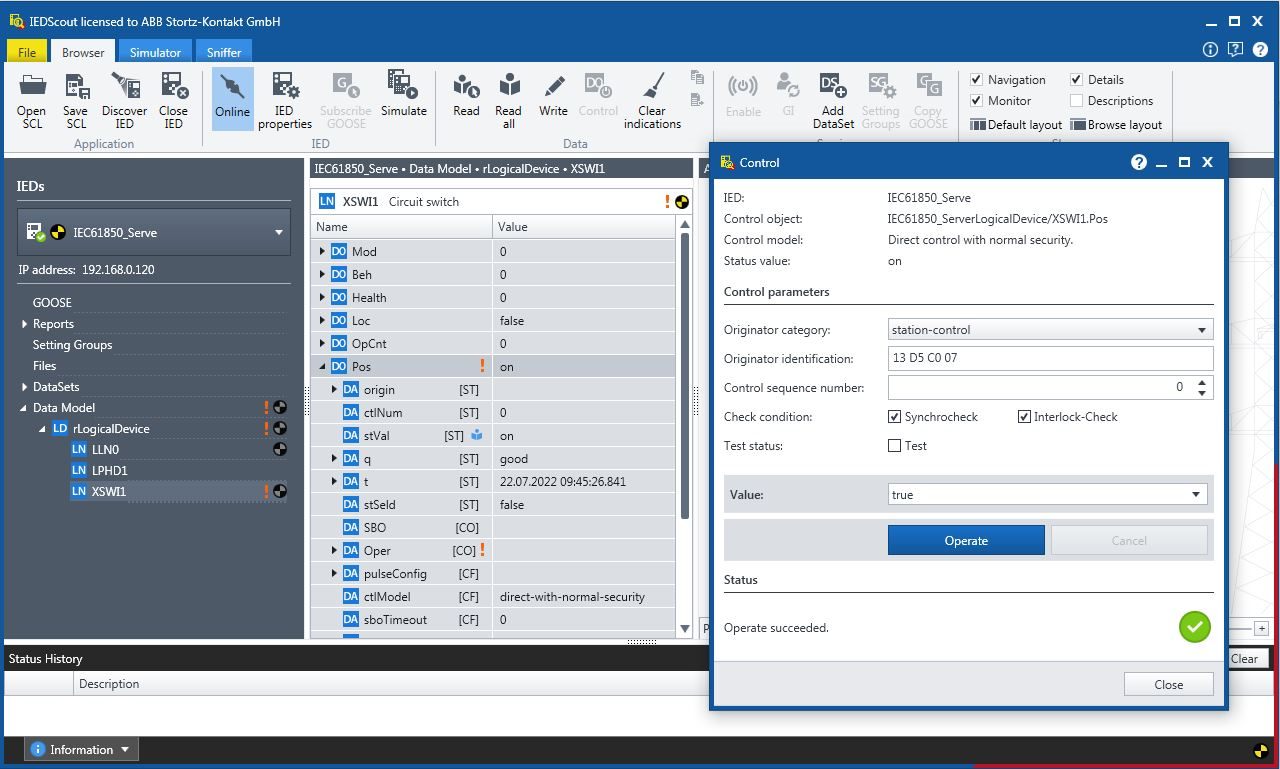

单击菜单按钮[Control] ，打开“Control” 对话框。
-
选择“值” （假或真），然后按[操作] 按钮将该值发送到AC500 IED。

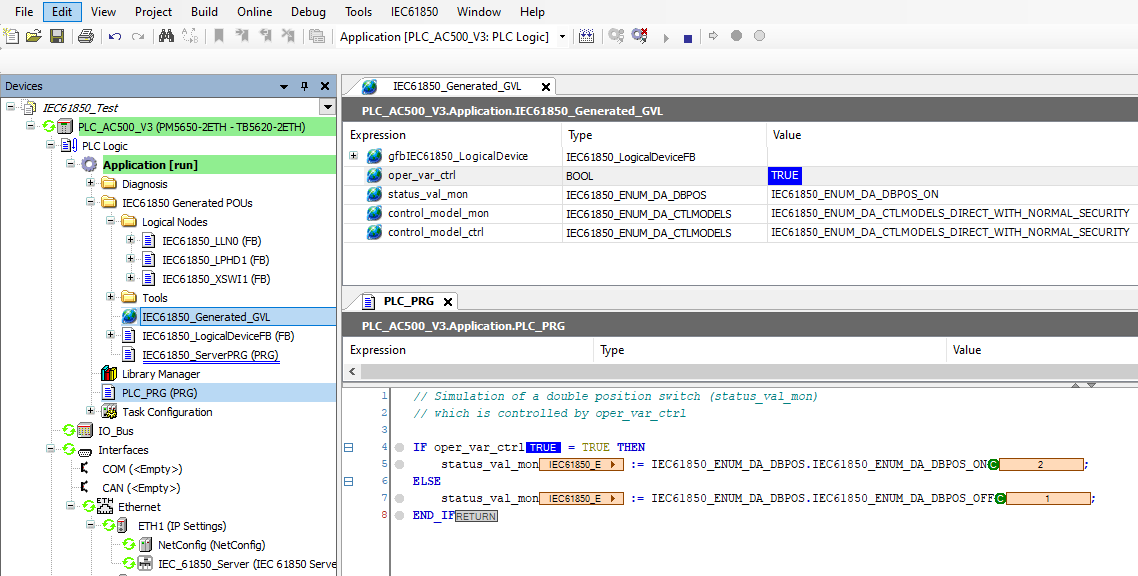

在AC500 在线模式下，可在“IEC61850_Generated_GVL” 以及“PLC_PRG” （包含开关模拟）中监控控制变量和状态变量。

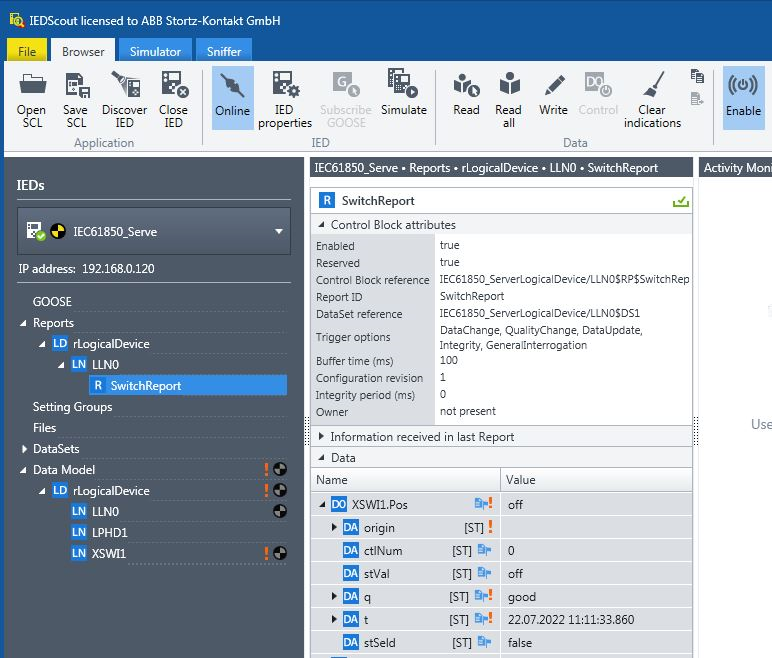

操作符 IED（Omicron IED Scout）可以订阅（菜单按钮[Enable] ）彩信报告“SwitchReport” ，其中包含“XSWI1.Pos” ，包括数据属性状态 (“stVal”) 、质量 (“q”) 和时间戳 (“t”) 。
