最后，需要配置包括逻辑节点功能在内的应用程序（通常为“PLC_PRG (PRG)” ）。IEC 61850 生成的代码只包含逻辑节点接口 = 控制和监控值。

“PLC_PRG (PRG)” 应用程序消耗由“IEC 61850 服务器” 接收的控制值（如：PLC_PRG）。操作）或 GOOSE 用户计算监控值，然后由“IEC 61850 服务器发送” （例如："GOOSE"）。彩信报告）或 GOOSE Publisher。

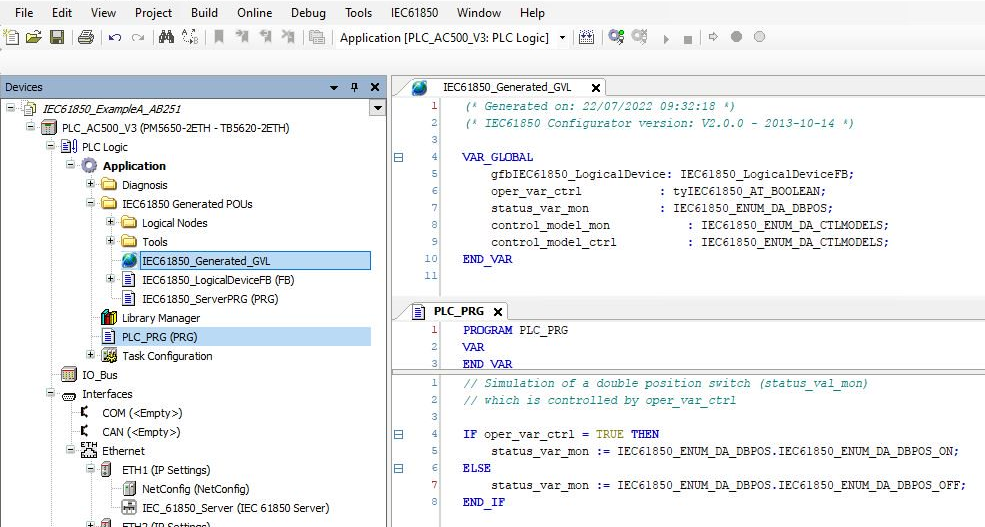

下图显示了“PLC_PRG (PRG)” 中开关模拟的一个简单示例，该示例基于映射到“XSWI.Pos” 的全局变量。

⮫ “配置带逻辑节点的 IEC 61850 服务器”

模拟开关由控制变量“oper_var_ctrl” 控制，由此产生的状态（_ON 或 _OFF）被写入监控变量“status_var_mon” 。
