连接

有关模块安装、拆卸和连接的详细说明，请参阅‎⮫ 安装说明。

模块插在 I/O 底板上。

正确定位模块并按压，直到它们锁定到位。接线端子可安装在 DIN 导轨上，也可使用 2 个螺钉和墙壁安装附件进行安装。

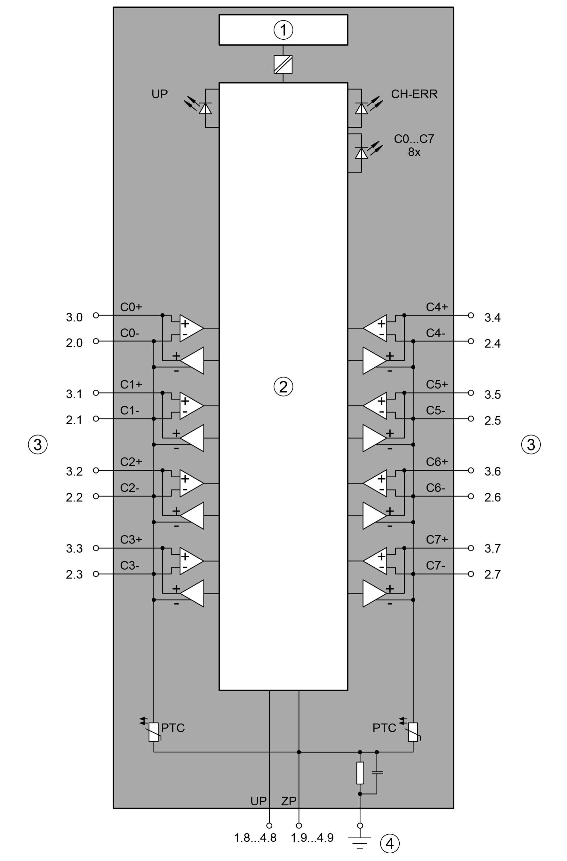

通过 I/O 底板的 40 个端子连接 I/O 通道。更换 I/O 模块无需重新接线。

端子 1.8、2.8、3.8 和 4.8 以及端子 1.9、2.9、3.9 和 4.9 在 I/O 底板内相互电气连接，始终具有相同的分配，与插入的模块无关：

端子 1.8、2.8、3.8 和 4.8：过程电压 UP = +24 V DC

端子 1.9、2.9、3.9 和 4.9：过程电压 ZP = 0 V DC

其他终端的分配：

模拟输入的负极相互连接，形成模块的 "模拟接地 "信号。

模拟输出的负极相互连接，形成模块的 "模拟接地 "信号。

模拟电路与 ZP/UP 之间没有电隔离。因此，模拟传感器必须进行电隔离，以避免通过地电位或电源电压产生回路。

由于模拟电流输入端具有共同的参考电位，因此不能串联，既不能在模块内串联，也不能与其他模块的通道串联。

对于开路检测（断线），每个模拟输入通道被一个高阻抗电阻拉到“plus”。如果没有连接，则将读取最大电压。

模块电路的内部电源电压通过 I/O 总线（由通信接口模块或 CPU 提供）提供。因此，CPU/通信接口模块 L+/UP 和 M/ZP 端子上的 24 V 直流电源消耗电流将增加 2 mA。外部电源通过 UP（+24 V 直流）和 ZP（0 V 直流）端子连接。

警告

带电插拔

只有在满足所有热插拔条件的情况下，才允许在通电情况下拆卸或插入。

在热插拔条件不适用的情况下，这些设备不适合在通电情况下拆卸或插入。由于不可预见的后果，不允许在电源接通的情况下插拔设备。

在执行下列任何操作之前，确保已关闭所有电压源（电源和过程电压）：

在危险场所断开任何通电设备的电源可能会产生电弧，从而形成火源，导致火灾或爆炸。

在开始之前，确保电源已被切断，并已对该区域进行了彻底检查，以确保不存在易燃材料。

在运行期间，切不可打开设备。这同样适用于网络接口。

注意

有损坏 PLC 模块的风险！

过压和短路可能会损坏 PLC 模块。

一般情况下，模拟信号必须采用屏蔽电缆铺设。电缆两侧的屏蔽层必须接地。为了避免在设备的不同部分之间出现不可接受的电位差，必须铺设低阻抗等电位连接导体。

过程电压必须包含在控制系统的接地概念中（例如负极接地）。

通过在系统各部分之间安装等电位连接导体，必须确保 ZP 和 AGND 之间的电位差不超过 1 V。
