共享设备功能从Automation Builder 2.6.0 和 CPU 固件 3.6.0 开始提供。
共享设备功能允许在多个 IO 控制器上同时使用同一个 IO 设备。IO 设备的共享是在子模块级完成的。PROFINET IO 设备的子模块必须唯一分配给PROFINET IO 控制器。

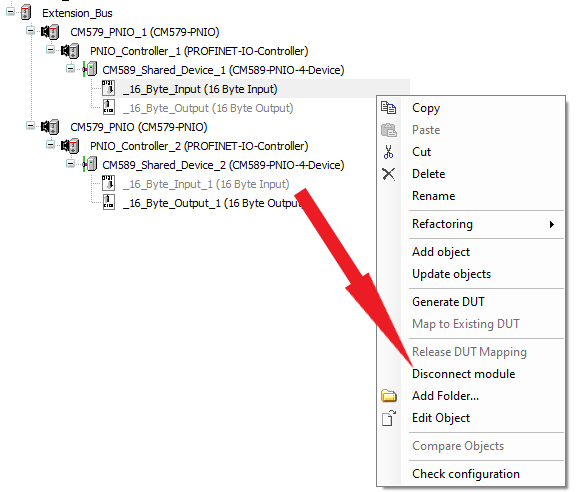

下面的示例显示了使用 CM589-PNIO-4 作为共享设备的 2 个 IO 控制器的配置。分配给 IO 控制器的模块或子模块用黑色字体显示。未指定的为灰色样式。
以下工作流程适用于 IO 设备配置：
-
向 IO 控制器添加 IO 设备。
-
根据 IO 设备硬件添加 IO 模块和子模块。
-
设置 IO 设备所需的参数。
-
对其他 IO 控制器重复同样的 IO 设备配置。
-
通过上下文菜单中的断开/连接模块功能，为每个 IO 控制器选择分配的 IO 子模块。
-
定义一个负责连接 DAP 的 IO 控制器。
要断开 DAP 和端口子模块与 IO 控制器的连接，请使用选项“共享设备” ：
-
双击“PNIO-Device” ，在编辑器窗口中打开设备配置。
-
选择选项卡“选项” 以显示选项“共享设备” 。
|
参数 |
默认值 |
价值 |
说明 |
|---|---|---|---|
|
共享设备 |
未选中 |
未选中 |
连接 DAP 和端口子模块。 |
|
已检查 |
DAP 和端口子模块断开。 |
使用PROFINET “共享设备” 配置时应遵循的规则：
-
在使用该 IO 设备的 IO 控制器上，IO 设备的所有配置都必须一致。
-
IP 配置（IP 地址、子网掩码）必须相同。
-
站名必须相同。
-
每个 IO 子模块只能连接一个 IO 控制器。
Automation Builder 无法检查这些细节是否一致。
