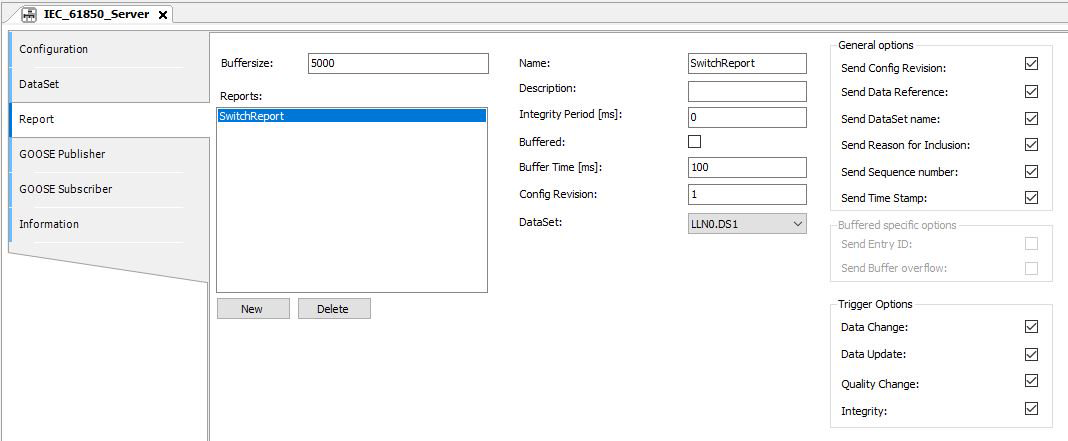

在 IEC 61850 编辑器的这一选项卡中，可以创建缓冲和非缓冲报告并对其进行参数设置。报告在触发时会将分配给它的数据传送到连接的客户端。必须为每个报告分配一个数据集。
左侧部分列出了已创建的报告控制块（RCB）。可使用以下按钮：
-
[新] ：创建一个新的报告控制块。
-
[删除] ：删除选定的报告控制块。
在中间部分，您可以对报告配置进行常规设置。
|
设置 |
说明 |
|---|---|
|
缓冲区大小 |
缓冲报告的缓冲区大小（字节）。 |
|
名称 |
逻辑节点内唯一的报告块名称。 |
|
说明 |
报告块的描述。 |
|
完整性周期 [ms] |
隐蔽的一般审讯。之后，参考数据集将被激活。 两条信息之间的时间（毫秒）。 信息循环传输，与其他事件无关。 |
|
缓冲 |
启用/禁用报告缓冲。 缓冲报告可存储数据，即使与客户端没有连接也是如此。在未缓冲报告的情况下，如果与客户端没有连接，报文就会丢失。 |
|
缓冲时间 [ms] |
缓冲时间是指特定事件发生后服务器等待传输报告的时间。在这段时间内发生的事件会被收集起来，然后作为一个批次进行传输。 如果缓冲时间为 0，则将立即发送报文。例如，如果缓冲时间为 10 秒，则电报将在该时间段后或当数值第二次发生变化时发送。 |
|
配置修订 |
版本管理用于识别某个成员是否已从数据集中删除，或者成员顺序是否发生了变化。这些更改会导致数值无法传输，或导致数值在报告中出现在不同的位置。此类事件会通过新的版本号通知客户端。 由于所有数据集都已明确定义，因此该标识符不适用于此处描述的解决方案。 |
|
DataSet |
数据集参考。 |
右侧部分用于设置以下选项：
-
“一般选项” ：控制报告行为。激活复选框意味着信息将通过邮件传输。
-
如果激活了 “Buffered:” 选项，则可激活“缓冲特定选项”：。
-
“触发器选项” ：确定属性以选择可能触发信息的事件。
如果复选框被激活，信息将通过邮件传输。
|
设置 |
说明 |
|---|---|
|
发送配置修订 |
“配置修订” 信息。 |
|
发送数据参考 |
例如，启用/禁用以传输完整的参考信息：LogicalDevice/GGIO1.ST.Mod.ctlNum |
|
发送数据集名称 |
启用/禁用传输数据集名称。 |
|
发送列入理由 |
启用/禁用以传输每个属性的传输原因。 |
|
发送序列号 |
启用/禁用为每条信息传输唯一的序列号。 |
|
发送时间戳 |
启用/禁用传输每条信息的传输时间戳。 |
|
设置 |
说明 |
|---|---|
|
发送条目 ID |
启用/禁用传输条目 ID。 |
|
发送缓冲区溢出 |
启用/禁用在缓冲区溢出时传输报文。 |
|
设置 |
说明 |
|---|---|
|
数据变化 |
启用/禁用，以便在“数据更改” 事件发生时触发报告。 |
|
数据更新 |
启用/禁用，以便在“数据更新” 属性事件发生时触发报告。 |
|
优质机会 |
启用/禁用，以在发生“质量变化” 事件时触发报告。 |
|
诚信 |
启用/禁用与任何数据变化无关的报告循环传输（隐蔽式一般询问）。 时间段必须在“Integrity Period” 常规设置中定义。 |
|
一般讯问 |
创建报告控制块并将其分配给数据集
-
激活[New] 按钮。
-
从“DataSet” 选择列表中选择所需的数据集。
