命令 "乘以 Visu 元素

标志 _visu_icon_multiply_element

功能：该命令将打开“Multiply Visu Element” 对话框，其中包含从模板元素和数组声明导出的配置。您可以在这里重新排列元素、元素数量以及数组数据的索引访问。退出对话框后，将根据模板元素创建一个类似元素字段。在新元素的属性中，数组变量现在已配置了精确的数组索引。这些新元素是您在模板中配置了具有索引访问占位符的数组变量的元素。

请致电 ：菜单栏：“可视化” ；上下文菜单

要求：可视化处于活动状态，并选择了一个已配置的模板元素。

乘法视觉元素 "对话框

表格 668：选项卡“基本设置”
“元素总数”	总数由占位符的索引范围决定，包括“高级设置” 选项卡上的设置。元素的布局可以是一维的（如列或行），也可以是二维的（如表格字段）。
“横向”	每行元素数默认值：占位符的数组组件数（索引范围 `‎$FIRSTDIM$‎` 数组示例：`‎axLampIsOn: ARRAY[0..4] OF BOOL;‎` = `‎5‎`
“垂直”	所有元素布局所需的行数默认值当使用索引访问占位符`‎$FIRSTDIM$‎` 时：如果占位符的索引范围小于 5，则元素布局为水平布局。如果索引范围大于 5，则尽可能采用二次元素布局。使用索引访问占位符`‎$FIRSTDIM$‎` 和`‎$SECONDDIM$‎` 时：水平元素的数量等于占位符`‎$FIRSTDIM$‎` 指定的索引范围的数量。垂直元素的数量等于占位符`‎$SECONDDIM$‎` 指定的索引范围的数量。
“元素之间的偏移”	新元素之间的距离；影响新元素的位置 “0 ”:元素的边框重叠一个像素。 “1 ”:元素接触。 “<n> ”:元素之间的距离为 n-1 像素。
“横向”	行内元素之间的距离（像素）例如：`‎2‎` ，距离为一个像素
“垂直”	列内元素之间的距离（像素）以三个像素的距离为例： `‎4‎`
“元素排列”	新元素定位和排列的原点如果“垂直” 或“水平” <> 1 “从左上” “从右上” “从左下开始” “从右下方开始” 如果“水平” 或“垂直” = 1 “从顶部” “从底部”
“定向”	确定字段中元素的布局（逐行或逐列） “逐行” “逐栏”

“预览”	以箭头形式显示元素的设置布局和方向

表格 669：选项卡“高级设置”
“数组访问”	根据模板元素，为每个新元素计算访问数组变量的精确索引。计算基于数组声明中指定的数组索引限制。这里还考虑到了设置。
“第一维度”	第一个维度索引的计算准则，取代了 `‎$FIRSTDIM$‎` 第一个新元素的值在“起始索引” 中指定。“Increment” ，直到计算出所有元素的索引。示例 “开始索引” ： `‎1‎` “递增” ： `‎1‎`
“二维”	第二维度指数的计算指南，取代了 `‎$SECONDDIM$‎` 第一个新元素将获得“起始索引” 中指定的值。其他元素的索引增量分别为“Increment” 。示例 “开始索引” ： `‎1‎` “递增” ： `‎1‎`

“OK”	首先，验证计算出的索引是否在数组变量的索引范围内。如果是，则会创建与模板元素匹配的元素，并将其排列成字段（行、列或表）。占位符索引会被计算索引取代。

示例

数组变量的声明


VAR
asTexts_Example: ARRAY[1..2,1..2] OF STRING :=
	[
		'1A Text', '2A Text',
		'1B Text', '2B Text'
	];
	asToolTips_Example: ARRAY[1..2,1..2] OF STRING :=
 	[
		'1A Tooltip', '2A Tooltip',
		'1B Tooltip', '2B Tooltip'
	];

	axUserInput_Example: ARRAY[1..2,1..2] OF BOOL;
END_VAR

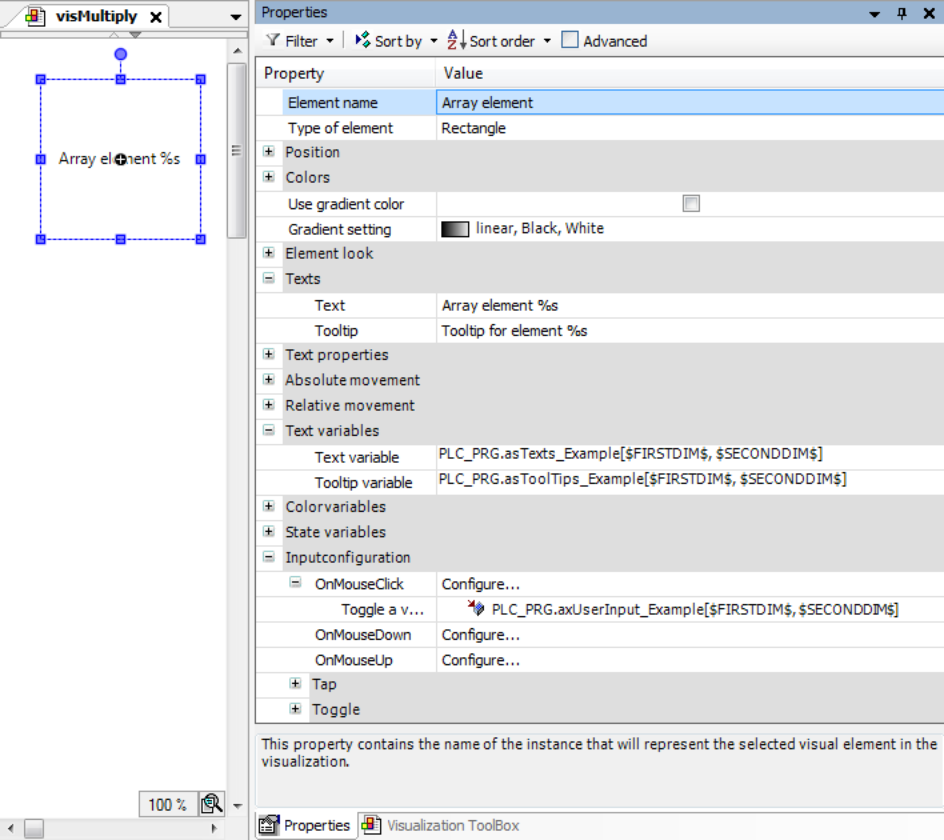

模板元素及其属性配置的可视化

表格 670：乘法视觉元素 "对话框
选项卡“基本设置”
“元素总数”
“横向”	`‎2‎`
“垂直”	`‎2‎`

“元素之间的偏移”
“横向”	`‎2‎`
“垂直”	`‎2‎`

“元素排列”	“从左上”
“定向”	“逐行”

选项卡“高级设置”
“数组访问”
“第一维度”
“起始索引”	`‎1‎`
“Increment”	`‎1‎`
“二维”
“起始索引”	`‎1‎`
“Increment”	`‎1‎`

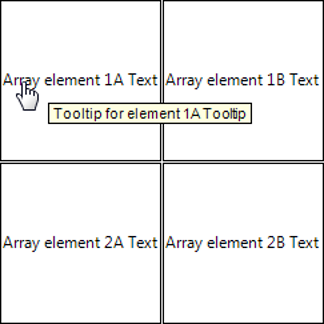

运行时可视化

另见

⮫ “将可视化元素作为模板进行配置和倍增”
