SFC 标志

SFC 标志是隐式生成的变量，具有预定义的名称。您可以使用它们来影响 SFC 图表的处理。例如，您可以使用这些标记来显示超时或重置步骤链。此外，您还可以专门启动慢跑模式，以激活转场功能。您必须声明并激活这些变量，才能访问它们。

SFC 标志

名称	数据类型	说明
`‎SFCInit‎`	布尔	`‎TRUE‎`：CODESYS 将序列重置为初始步骤。其他 SFC 标志也将重置（初始化）。当变量为`‎TRUE‎` 时，初始步骤保持设置（激活），但不执行其操作。只有当您将`‎SFCInit‎` 重新设置为`‎FALSE‎` 时，POU 才能进一步正常处理。
`‎SFCReset‎`	布尔	该函数的行为类似于`‎SFCInit‎` 。不过，CODESYS 在初始化初始步骤后会继续处理。例如，在初始步骤中，可以立即将`‎SFCReset‎` 标志重置为`‎FALSE‎` 。
`‎SFCError‎`	布尔	`‎TRUE‎` 如果 SFC 图表出现超时。如果程序中出现第二次超时，除非事先重置变量`‎SFCError‎` ，否则不会被记录。`‎SFCError‎` 的声明是控制时间顺序的其他标志变量发挥作用的必要条件 (“SFCErrorStep”,`‎SFCErrorPOU‎`,`‎SFCQuitError‎`)。
`‎SFCEnableLimit‎`	布尔	专门用于使用`‎SFCError‎` 分步激活 (`‎TRUE‎`) 和停用 (`‎FALSE‎`) 超时控制。如果声明并激活了该变量（SFC 设置），则必须将其设置为`‎TRUE‎` ，这样`‎SFCError‎` 才能工作。否则，超时将被忽略。例如，在启动或手动操作时非常有用。如果不声明变量，`‎SFCError‎` 将自动运行。要求是宣布`‎SFCError‎` 。
`‎SFCErrorStep‎`	字符串	存储导致超时的步骤名称，该名称由`‎SFCError‎` 注册。在通过`‎SFCQuitError‎` （FALSE -> TRUE）重置已注册的步骤错误之前，该名称将一直保留。要求是宣布`‎SFCError‎` 。
`‎SFCErrorPOU‎`	字符串	存储发生超时并由`‎SFCError‎` 注册的区块名称。名称会一直保存，直到`‎SFCQuitError‎` 重置超时。要求是宣布`‎SFCError‎` 。
`‎SFCQuitError‎`	布尔	只要该布尔变量为`‎TRUE‎` ，CODESYS 就会暂停处理 SFC 图，保存在变量`‎SFCError‎` 中的任何超时都会被重置。如果将变量重置为`‎FALSE‎` ，则活动步长中的所有先前时间都将重置。要求是宣布`‎SFCError‎` 。
`‎SFCPause‎`	布尔	只要该变量为`‎TRUE‎` ，CODESYS 就会暂停对 SFC 图表的处理。
`‎SFCTrans‎`	布尔	`‎TRUE‎` 如果过渡处于活动状态。
`‎SFCCurrentStep‎`	字符串	显示活动步骤的名称，与时间监控无关。在并行分支中，总是存储最右侧分支线的步骤名称。
`‎SFCTip‎`, `‎SFCTipMode‎`	布尔	控制 SFC 块的点动模式。如果使用`‎SFCTipMode=TRUE‎` 启用此标记，则只能通过将`‎SFCTip‎` 设置为`‎TRUE‎` 才能激活下一步。当`‎SFCTipMode‎` 设置为`‎FALSE‎` 时，也可使用转换功能继续激活。
`‎SFCErrorAnalyzation‎`,		以字符串形式包含对`‎SFCError‎`的总值`‎TRUE‎`（单步超时）有贡献的所有变量。为此需要激活`‎SFCError‎`。 `‎SFCErrorAnalyzation‎` 隐式使用了`‎Analyzation‎` 库的 POU`‎AnalyzeExpression‎` 的功能。
`‎SFCErrorAnalyzationTable‎`,		在表格中包含对`‎SFCError‎` 的总值`‎TRUE‎` （单步超时）有影响的所有变量。为此需要激活`‎SFCError‎`。 `‎SFCErrorAnalyzationTable‎` 隐式使用了`‎Analyzation‎` 库的 POU`‎AnalyzeExpressionTable‎` 的功能。

隐式生成 SFC 标志

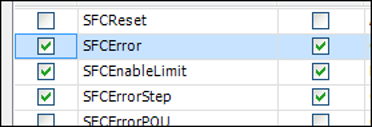

CODESYS 会在激活相应选项时自动声明 SFC 标志。您可以在每个 POU 属性对话框的“SFC 设置” 选项卡中设置该选项，也可以在“SFC” 项目设置对话框中为项目中的每个 SFC POU 设置该选项。

只有在未选择“使用默认值” 选项的情况下，单个 POU 的 SFC 标志设置才有效。选择该选项后，项目设置中定义的设置将被应用。

在 SFC 设置对话框中声明的 SFC 标志仅在 SFC 块的联机视图中可见。

另见

⮫ “旗帜”

明确生成 SFC 标志

手动声明在CoDeSys V2.3 中是必要的，现在只在从另一个块进行写访问时才需要。在这种情况下，应注意在全局变量列表中声明标志时，必须在 SFC 设置对话框中停用“Declare” 设置。如果不这样做，就会隐式声明一个本地 SFC 标志，由CODESYS 代替全局变量使用。

SFCError 的应用示例

示例

您创建了一个名为‎sfc1‎ 的 SFC 块，其中包含‎s1‎ 步骤。您已在步骤属性中定义了超时。(见下文 "在线查看 SFC 数据块‎sfc1‎"）。

如果由于某种原因，‎s1‎ 步骤的活动时间超过了其时间属性所允许的时间（超时），那么CODESYS 就会设置‎SFCError‎ 标志，允许应用程序访问。

要允许访问，必须在 SFC 设置中声明并激活 SFC 标志。如果只进行了声明，那么 SFC 标志只会显示在‎sfc1‎ 在线视图的声明部分，但没有任何功能。

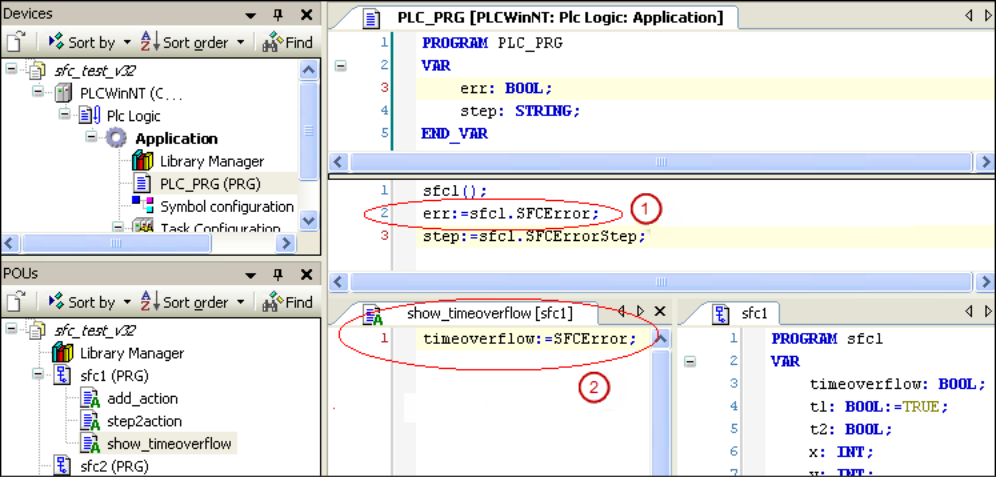

现在，SFC 标志可以在 POU 内引用，例如在操作 (2) 中或在程序块 (1) 外引用。

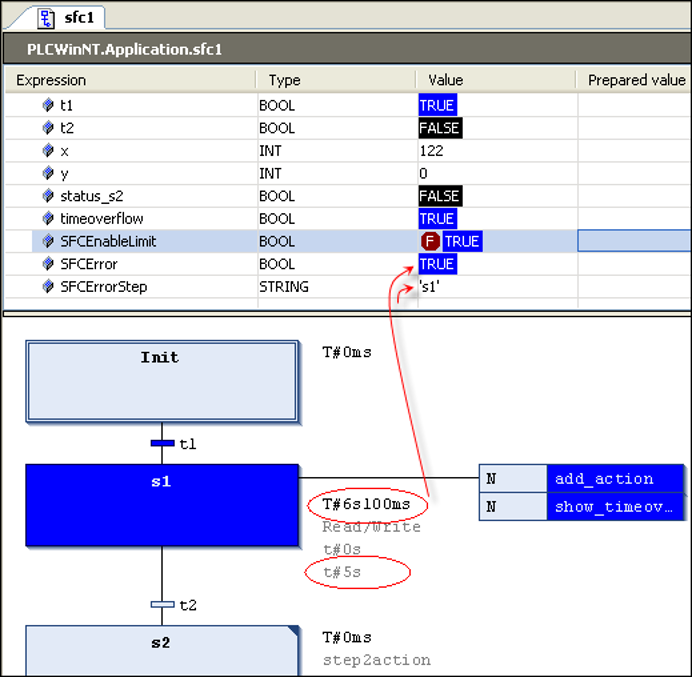

SFC 功能块的在线视图 ‎sfc1‎

‎sfc2‎ 内一旦出现超时，‎SFCError‎ 为 ‎TRUE‎。

请注意，您可以使用标志‎SFCErrorAnalyzation‎ 和 ‎SFCErrorAnalyzationTable‎ 来确定表达式中对 ‎SFCError‎ 的值 ‎TRUE‎ 有贡献的成分。

另见

⮫ “库 "分析”

访问旗帜

访问语法

您可以直接在 POU 中指定标志： ‎<variable name>:=<SFC flag>‎

示例

‎checkerror:=SFCerror;‎

来自另一个带有 POU 名称的 POU： ‎<variable name>:=<POU name>.<SFC flag>‎

示例：

‎checkerror:=SFC_prog.SFCerror;‎

如果需要从其他程序块进行写入访问，则还必须在 SFC 程序块中明确声明 SFC 标志为 VAR_INPUT 变量，或在 GVL 中进行全局声明。

示例

当地声明：

PROGRAM SFC_prog
VAR_INPUT
  SFCinit:BOOL;
END_VAR

全局变量列表中的全局声明：

VAR_GLOBAL
  SFCinit:BOOL;
END_VAR

PROGRAM PLC_PRG
VAR
  setinit: BOOL;
END_VAR
SFC_prog.SFCinit:=setinit;  // write access to SFCinit in SFC_prog

另见

⮫ “库 "分析”
