数据类型 "ARRAY

CODESYS 支持长度固定或可变的一维和多维数组。

从Automation Builder 2.6.0 起，不再允许在类型定义中进行数组初始化。

定长数组

您可以在 POU 的声明部分或全局变量列表中定义数组。

一维数组的声明语法

<variable name> :  ARRAY[ <dimension> ] OF <data type> ( := <initialization> )? ;

<dimension> :  <lower index bound>..<upper index bound>
<data type> : elementary data types | user defined data types | function block types
// (...)? : Optional

多维数组的声明语法

<variable name> :  ARRAY[ <1st dimension> ( , <next dimension> )+ ] OF <data type> ( := <initialization> )? ;

<1st dimension> :  <1st lower index bound>..<1st upper index bound>
<next dimension> : <next lower index bound>..<next upper index bound>
<data type> : elementary data types | user defined data types | function block types
// (...)+ : One or more further dimensions
// (...)? : Optional

索引限值为整数；数据类型的最大值为‎DINT‎ 。

数据访问语法

<variable name>[ <index of 1st dimension> ( , <index of next dimension> )* ]
// (...)* : 0, one or more further dimensions

请注意，使用隐式监控功能‎CheckBounds()‎ 可以在运行时监控索引限制的维护情况。

示例

由 10 个整数元素组成的一维数组

VAR
	aiCounter : ARRAY[0..9] OF INT;
END_VAR

指数下限：0

指数上限：9

初始化

aiCounter : ARRAY[0..9] OF INT := [0, 10, 20, 30, 40, 50, 60, 70, 80, 90];

数据访问

iLocalVariable := aiCounter[2];

数值 20 将分配给本地变量。

示例

二维数组

VAR
	aiCardGame : ARRAY[1..2, 3..4] OF INT;
END_VAR

第 1 维1 至 2

第二维度3 至 4

初始化

aiCardGame : ARRAY[1..2, 3..4] OF INT := [2(10),2(20)]; // Short notation for [10, 10, 20, 20]

数据访问

iLocal_1 := aiCardGame[1, 3]; // Assignment of 10
iLocal_2 := aiCardGame[2, 4]; // Assignment of 20

示例

三维数组

VAR
	aiCardGame : ARRAY[1..2, 3..4, 5..6] OF INT;
END_VAR

第 1 维1 至 2

第二维度3 至 4

第三维度5 至 6

2 * 2 * 2 = 8 个数组元素

初始化

aiCardGame : ARRAY[1..2, 3..4, 5..6] OF INT := [10, 20, 30, 40, 50, 60, 70, 80];

数据访问

iLocal_1 := aiCardGame[1, 3, 5]; // Assignment of 10
iLocal_2 := aiCardGame[2, 3, 5]; // Assignment of 20
iLocal_3 := aiCardGame[1, 4, 5]; // Assignment of 30
iLocal_4 := aiCardGame[2, 4, 5]; // Assignment of 40
iLocal_5 := aiCardGame[1, 3, 6]; // Assignment of 50
iLocal_6 := aiCardGame[2, 3, 6]; // Assignment of 60
iLocal_7 := aiCardGame[1, 4, 6]; // Assignment of 70
iLocal_8 := aiCardGame[2, 4, 6]; // Assignment of 80

初始化

aiCardGame : ARRAY[1..2, 3..4, 5..6] OF INT := [2(10), 2(20), 2(30), 2(40)]; // Short notation for [10, 10, 20, 20, 30, 30, 40, 40]

数据访问

iLocal_1 := aiCardGame[1, 3, 5]; // Assignment of 10
iLocal_2 := aiCardGame[2, 3, 5]; // Assignment of 10
iLocal_3 := aiCardGame[1, 4, 5]; // Assignment of 20
iLocal_4 := aiCardGame[2, 4, 5]; // Assignment of 20
iLocal_5 := aiCardGame[1, 3, 6]; // Assignment of 30
iLocal_6 := aiCardGame[2, 3, 6]; // Assignment of 30
iLocal_7 := aiCardGame[1, 4, 6]; // Assignment of 40
iLocal_8 := aiCardGame[2, 4, 6]; // Assignment of 40

示例

用户定义结构的三维数组

TYPE DATA_A
STRUCT
 iA_1 : INT;
 iA_2 : INT;
 dwA_3 : DWORD;
END_STRUCT
END_TYPE

PROGRAM PLC_PRG
VAR
	aData_A : ARRAY[1..3, 1..3, 1..10] OF DATA_A;
END_VAR

‎aData_A‎ 数组由总共 3 * 3 * 10 = 90 个数据类型为‎DATA_A‎ 的数组元素组成。

部分初始化

aData_A : ARRAY[1..3, 1..3, 1..10] OF DATA_A := [(iA_1 := 1, iA_2 := 10, dwA_3 := 16#00FF),(iA_1 := 2, iA_2 := 20, dwA_3 := 16#FF00),(iA_1 := 3, iA_2 := 30, dwA_3 := 16#FFFF)];

在示例中，只有前 3 个元素被明确初始化。没有明确分配初始化值的元素，将使用基本数据类型的默认值进行内部初始化。这样，从元素‎aData_A[2, 1, 1]‎ 开始，将结构元件初始化为 0。

数据访问

iLocal_1 := aData_A[1,1,1].iA_1; // Assignment of 1
dwLocal_2 := aData_A[3,1,1].dwA_3; // Assignment of 16#FFFF

示例

功能块阵列

FUNCTION BLOCK FBObject_A
VAR
	iCounter : INT;
END_VAR
...

PROGRAM PLC_PRG
VAR
	aObject_A : ARRAY[1..4] OF FBObject_A;
END_VAR

‎aObject_A‎ 数组由 4 个元素组成。每个元素实例化一个‎FBObject_A‎ 功能块。

功能调用

aObject_A[2]();

示例

使用方法实施‎FB_Something‎ ‎FB_Init‎

FUNCTION_BLOCK FB_Something
VAR
	_nId : INT;
	_lrIn : LREAL;
END_VAR
...

METHOD FB_Init : BOOL
VAR_INPUT
	bInitRetains : BOOL;
	bInCopyCode : BOOL;
	nId : INT;
	lrIn : LREAL;
END_VAR

_nId := nId;
_lrIn := lrIN;

功能块‎FB_Something‎ 有一个方法‎FB_Init‎ ，需要 2 个参数。

数组的初始化

PROGRAM PLC_PRG
VAR
	fb_Something_1 : FB_Something(nId := 11, lrIn := 33.44);
	a_Something : ARRAY[0..1, 0..1] OF FB_Something[(nId := 12, lrIn := 11.22), (nId := 13, lrIn := 22.33), (nId := 14, lrIn := 33.55),(nId := 15, lrIn := 11.22)];
END_VAR

数组的数组

数组的数组 "声明是多维数组的另一种语法。对元素集合进行嵌套，而不是对元素进行尺寸标注。嵌套深度不受限制。

声明语法

<variable name> :  ARRAY[<first>] ( OF ARRAY[<next>] )+ OF <data type> ( := <initialization> )? ;

<first> :  <first lower index bound>..<first upper index bound>
<next> : <lower index bound>..<upper index bound> // one or more arrays
<data type> : elementary data types | user defined data types | function block types
// (...)+ : One or more further arrays
// (...)? : Optional

数据访问语法

<variable name>[<index of first array>] ( [<index of next array>] )+ ;
// (...)* : 0, one or more further arrays

示例

PROGRAM PLC_PRG
VAR
	aiPoints : ARRAY[1..2,1..3] OF INT := [1,2,3,4,5,6];
	ai2Boxes : ARRAY[1..2] OF ARRAY[1..3] OF INT := [ [1, 2, 3], [ 4, 5, 6]];
	ai3Boxes : ARRAY[1..2] OF ARRAY[1..3] OF ARRAY[1..4] OF INT := [ [ [1, 2, 3, 4], [5, 6, 7, 8 ], [9, 10, 11, 12] ], [ [13, 14, 15, 16], [ 17, 18, 19, 20], [21, 22, 23, 24] ] ];
	ai4Boxes : ARRAY[1..2] OF ARRAY[1..3] OF ARRAY[1..4] OF ARRAY[1..5] OF INT;
END_VAR

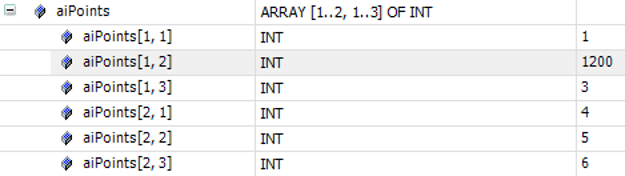

aiPoints[1, 2] := 1200;

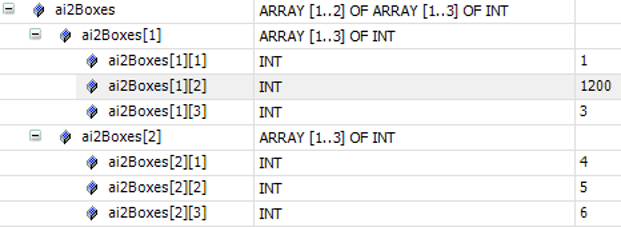

ai2Boxes[1][2] := 1200;

‎aiPoints‎ 和‎ai2Boxes‎ 变量收集的数据元素相同，但声明的语法与数据访问的语法不同。

长度可变的数组

在功能块、函数或方法中，可以在‎VAR_IN_OUT‎ 声明部分声明长度可变的数组。

‎LOWER_BOUND‎ 和‎UPPER_BOUND‎ 操作符用于在运行时确定实际使用数组的索引限制。

只有静态声明的数组（而不是通过操作符‎__NEW‎ 生成的数组）才可以传递给长度可变的数组。

长度可变的一维数组的声明语法

<variable name> :  ARRAY[*] OF <data type> ( := <initialization> )? ;

<data type> : elementary data types | user defined data types | function block types
// (...)? : Optional

长度可变的多维数组的声明语法

<variable name> :  ARRAY[* ( , * )+ ] OF <data type> ( := <initialization> )? ;

<data type> : elementary data types | user defined data types | function block types
// (...)+ : One or more further dimensions
// (...)? : Optional

计算极限指数的运算符语法

LOWER_BOUND( <variable name> , <dimension number> )
UPPER_BOUND( <variable name> , <dimension number> )

示例

‎SUM‎ 函数将数组元素的整数值相加，并返回计算出的和作为结果。总和是通过运行时可用的所有数组元素计算得出的。由于只有在运行时才能知道数组元素的实际数量，因此将局部变量声明为长度可变的一维数组。

FUNCTION SUM: INT;
VAR_IN_OUT
			aiData : ARRAY[*] OF INT;
END_VAR
VAR
			diCounter : DINT;
			iResult : INT;
END_VAR
			iResult := 0;
			FOR diCounter := LOWER_BOUND(aiData, 1) TO
			UPPER_BOUND(aiData, 1) DO // Calculates the
			length of the current array
					iResult := iResult + aiData[diCounter];
END_FOR;
SUM := iResult;
