数据类型"_

矢量运算仅在 64 位处理器上得到原生支持，并仅在这些处理器上具有性能优势。控制器的数据表提供了控制器所用处理器的相关信息。

目前，在使用 SSE2 的 x86/64 位平台和使用 NEON 的 ARM64 平台上，本机支持矢量运算。在所有其他平台上，矢量操作都被转换成单独的语句。例如，矢量加法就是通过多个单加法运算来执行的。

处理器的命令集扩展是 SIMD 扩展。SIMD（单指令、多数据）描述了一种计算机体系结构，在这种体系结构中，多个相同类型的数据集可同时并行处理，因此只需调用一次命令即可加快处理速度。例如，在向量运算中，4 对数字可以同时相加。

语法

<variable name> :  __VECTOR[ <vector size> ] OF <element type> ( := <initialization> )? ;

<vector size> : 1 |2 | 3 | 4 | 5| 6 | 7| 8
<element type> : REAL | LREAL
// (...)? : Optional

向量数据类型是最多包含 8 个元素的浮点数数组。运算符‎__vc<operator name>‎ 可用于该数据类型。您可以使用它们来实现矢量操作，而无需调用额外的函数。

索引访问语法

<variable name>[ <index> ]
<index> : 0 | 1 | 2| 3 | 4 | 5| 6 | 7

索引向量变量时，可以访问向量中的单个元素。索引从 0 开始，直到 <vector size> - 1。

示例

PROGRAM PLC_PRG
VAR
	vcA : __VECTOR[3] OF REAL;
END_VAR

vcA[0] := 1.1;
vcA[1] := 2.2;
vcA[2] := 3.3;

确定最佳矢量大小

根据目标系统使用最佳向量大小作为向量大小，以便尽可能编写出最高效的代码。

对于计算机结构通常适合矢量处理的目标系统，我们不建议使用任意大小的矢量。根据处理器的数据处理类型，有一个最佳的矢量大小。使用此数组大小声明的向量会尽快得到处理。以较大数组形式声明的向量在速度上没有优势。以较小数组形式声明的矢量无法充分利用处理器的能力。

您可以在运行时查询最佳尺寸。您可以在常量‎Constants.vcOptimalREAL‎ （用于具有‎REAL‎ 元素的矢量）和‎Constants.vcOptimalLREAL‎ （用于具有‎LREAL‎ 元素的矢量）中找到相关信息。常量的数据类型为‎LREAL‎ 。如果常数返回的最优值为‎1‎ ，则表示目标系统无法进行加速矢量处理。

示例

PROGRAM PLC_PRG
VAR
	iOVS_REAL : INT; // Optimal vector size for REAL elements
	iOVS_LREAL : INT; // Optimal vector size for LREAL elements
END_VAR

iOVS_REAL := Constants.vcOptimalREAL;
iOVS_LREAL := Constants.vcOptimalLREAL;

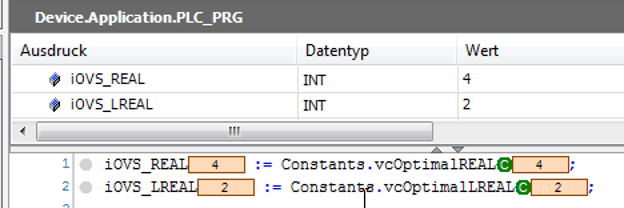

在CODESYS Control Win V3 x64 目标机系统上加载的应用程序在运行时会返回以下值：

Operator __VCADD

运算符计算两个向量的和。

语法

<vector variable> := <1st vector operand> __VCADD <2nd vector operand>;

加法举例

FUNCTION_BLOCK FB_ADD
VAR
	vcA : __VECTOR[3] OF REAL := __VCSET_REAL(3, 3, 3);
	vcB : __VECTOR[3] OF REAL := __VCSET_REAL(1, 2, 3);
	vcResult : __VECTOR[3] OF REAL;
END_VAR


vcResult := vcA __VCADD vcB;

Operator __VCSUB

运算符计算两个向量之间的差值。

语法

<vector variable> := <vector minuend> __VCSUB <vector subtrahend>;

减法示例

FUNCTION_BLOCK FB_SUB
VAR
	vcA : __VECTOR[3] OF REAL := __VCSET_REAL(3, 3, 3);
	vcB : __VECTOR[3] OF REAL := __VCSET_REAL(1, 2, 3);
	vcResult0 : __VECTOR[3] OF REAL;
	vcResult1 : __VECTOR[3] OF REAL;
END_VAR

vcResult0 := vcA __VCSUB vcB;
vcResult1 := vcB __VCSUB vcA;

运算符__VCMUL

该运算符计算两个向量或一个标量（浮点数）与一个向量的乘积。

语法

<vector variable> := <1st vector operand> __VCMUL <2nd vector operand> | <scalar operand> __VCMUL <vector operand> | <vector operand> __VCMUL <scalar operand> ;

乘法举例

FUNCTION_BLOCK FB_MUL
VAR
	rScalar : REAL := 1.1;
	vcA : __VECTOR[3] OF REAL;
	vcB : __VECTOR[3] OF REAL;
	vcResult0 : __VECTOR[3] OF REAL;
	vcResult1 : __VECTOR[3] OF REAL;
	vcResult2 : __VECTOR[3] OF REAL;
END_VAR

vcResult0 := vcA __VCMUL vcB;
vcResult1 := rScalar __VCMUL vcB;
vcResult2 := vcA __VCMUL 3.3;

操作符__VCDIV

该运算符计算两个向量或一个向量与一个标量的商。

语法

<vector variable> := <vector dividend> __VCDIV <vector divisor> | < vector dividend> __VCMUL <scalar divisor> ;

除法举例

FUNCTION_BLOCK FB_DIV
VAR
	iScalar : INT := 3;
	rScalar : REAL := 1.5;
	vcA : __VECTOR[3] OF REAL := __VCSET_REAL(3, 3, 3);
	vcB : __VECTOR[3] OF REAL := __VCSET_REAL(1, 2, 3);
	vcResult0 : __VECTOR[3] OF REAL;
	vcResult1 : __VECTOR[3] OF REAL;
	vcResult2 : __VECTOR[3] OF REAL;
END_VAR

vcResult0 := vcA __VCDIV vcB;
// ERROR CODE vcResult1 := rScalar __VCDIV vcB;
// ERROR CODE vcResult1 := iScalar __VCDIV vcB;
// ERROR CODE vcResult1 := 3.3 __VCDIV vcB;
vcResult2 := vcA __VCDIV 1.5;
vcResult2 := vcA __VCDIV iScalar;
vcResult2 := vcA __VCDIV rScalar;

运营商

该运算符计算两个向量的点积（标量积）。

语法

<scalar variable> := <1st vector operand> __VCDOT <2nd vector operand> ;

点积示例

FUNCTION_BLOCK FB_DOT
VAR
	rResult : REAL;
	vcA : __VECTOR[3] OF REAL := __VCSET_REAL(3, 3, 3);
	vcB : __VECTOR[3] OF REAL := __VCSET_REAL(1, 2, 3);
END_VAR

rResult := vcA __VCDOT vcB; // = 18

Operator __VCSQRT

运算符计算向量中每个元素的平方根。

语法

<vector variable> := __VCSQRT( <vector operand> );

平方根示例

FUNCTION_BLOCK FB_SQRT
VAR
	vcA : __VECTOR[3] OF REAL := __VCSET_REAL(4, 9, 16);
	vcResult0 : __VECTOR[3] OF REAL;
END_VAR

vcResult0 := __VCSQRT(vcA);

Operator __VCMAX

运算符计算两个向量的最大值。最大值是逐个元素确定的。

语法

<vector variable> := __VCMAX( <1st vector operand>, <2nd vector operand>);

最大矢量示例

FUNCTION_BLOCK FB_MAX
VAR
	vcA : __VECTOR[3] OF REAL := __VCSET_REAL(3, 3, 3);
	vcB : __VECTOR[3] OF REAL := __VCSET_REAL(1, 2, 6);
	vcResult0 : __VECTOR[3] OF REAL;
END_VAR

vcResult0 := __VCMAX(vcA, vcB);

操作符__VCMIN

运算符计算两个向量的最小向量。最小值是逐个元素确定的。

语法

<vector variable> := __VCMIN( <1st vector operand>, <2nd vector operand>);

最小矢量示例

FUNCTION_BLOCK FB_MIN
VAR
	vcA : __VECTOR[3] OF REAL := __VCSET_REAL(3, 3, 3);
	vcB : __VECTOR[3] OF REAL := __VCSET_REAL(1, 2, 6);
	vcResult0 : __VECTOR[3] OF REAL;
END_VAR

vcResult0 := __VCMIN(vcA, vcB);

Operator __VCSET_REAL

该运算符在语句中设置一个向量的所有元素。元素的数据类型为‎REAL‎ 。

语法

<vector variable> := __VCSET_REAL( <first literal>, ( < next literal> )+ ) ;
( ... )+ // number of elements have to match

示例

FUNCTION_BLOCK FB_SET
VAR
	vcA : __VECTOR[3] OF REAL := __VCSET_REAL(3, 3, 3);
	vcB : __VECTOR[3] OF REAL := __VCSET_REAL(1, 2, 3);
END_VAR

vcA := __VCSET_REAL(4, 4, 4);
vcB := __VCSET_REAL(1.1, 2.2, 3.3);

Operator __VCSET_LREAL

该运算符在语句中一次性设置一个向量的所有元素。元素的数据类型为‎LREAL‎ 。

只要变量有效，就可以使用它们，例如在实现中的赋值或函数调用中的参数。

语法

<vector variable> := __VCSET_LREAL( <first literal>, ( < next literal> )+ ) ;
( ... )+ // number of elements have to match

示例

FUNCTION_BLOCK FB_SET
VAR
	vclA : __VECTOR[3] OF LREAL := __VCSET_LREAL(3, 3, 3);
	vclB : __VECTOR[3] OF LREAL := __VCSET_LREAL(1, 2, 3);
END_VAR

vclA := __VCSET_LREAL(-1.7976931348623158E+308, 0.0, 1.7976931348623158E+308);
vclB := __VCSET_LREAL(-1.7976931348623158E+308, 0.0, 1.7976931348623158E+308);

Operator __VCLOAD_REAL

运算符可将任意内存区域解释为矢量。这有助于将矢量变量与现有代码连接起来。操作符需要 2 个参数。第一个参数表示向量元素的数量。第二个参数是指向‎REAL‎ 数据的指针。

语法

<vector variable> := __VCLOAD_REAL( <vector size>, <pointer to data of type REAL> ) ;
<vector size> : 2 | 3 | 4 | 5| 6 | 7| 8

矢量化示例

FUNCTION_BLOCK FB_LOAD
VAR_INPUT
END_VAR
VAR_OUTPUT
END_VAR
VAR
	rData0 : REAL := 1.234;
	rData1: REAL := 5.678;
	rData2 : REAL := 9.123;
	pData: POINTER TO REAL := ADR(rData0);

	vcA : __VECTOR[3] OF REAL := __VCSET_REAL(3, 3, 3);
END_VAR

vcA := __VCLOAD_REAL(3, pData);

Operator __VCLOAD_LREAL

运算符可将任意内存区域解释为矢量。这有助于将矢量变量与现有代码连接起来。操作符需要 2 个参数。第一个参数表示向量元素的数量。第二个参数是指向‎LREAL‎ 数据的指针。

语法

<vector variable> := __VCLOAD_REAL( <vector size>, <pointer to data of type LREAL> );
<number of vector elements> : 1 | 2 | 3 | 4 | 5| 6 | 7| 8

矢量化示例

FUNCTION_BLOCK FB_LOAD
VAR_INPUT
END_VAR
VAR_OUTPUT
END_VAR
VAR
	lrData0 : LREAL := -1.7976931348623158E+308;
	lrData1: LREAL := 1.6E+308;
	lrData2 : LREAL := 1.7E+308;
	lrData3 : LREAL := -1.6E+308;
	plData: POINTER TO LREAL := ADR(lrData0);

	vclA : __VECTOR[4] OF LREAL := __VCSET_LREAL(4, 4, 4, 4);
END_VAR
vclA := __VCLOAD_LREAL(4, plData);

操作符__VCSTORE

操作符将向量内容保存/复制到指定的内存地址。矢量变量会自动应用元素的数量和类型。

语法

__VCSTORE( <pointer to data>, <vector variable> );

存储示例

FUNCTION_BLOCK FB_STORE
VAR_INPUT
END_VAR
VAR_OUTPUT
END_VAR
VAR
	rData0 : REAL := 3;
	rData1: REAL := 3;
	rData2 : REAL := 3;
	pData: POINTER TO REAL := ADR(rData0);

	lrData0 : LREAL := 4;
	lrData1: LREAL := 4;
	lrData2 : LREAL := 4;
	lrData3 : LREAL := 4;
	plData: POINTER TO LREAL := ADR(lrData0);


	vcA : __VECTOR[3] OF REAL := __VCSET_REAL( 1.234, 5.678, 9.123);
	vclA : __VECTOR[4] OF LREAL := __VCSET_LREAL(-1.7976931348623158E+308, 1.6E+308, 1.7E+308, -1.6E+308);
END_VAR

__VCSTORE(pData, vcA);
__VCSTORE(plData, vclA);
