命令 "登录dl-permalink__symbolPermalink

符号：_cds_icon_login ；快捷方式：[Alt]+[F8] 。

功能 ：该命令将应用程序连接到目标系统（PLC 与模拟设备），并启动联机模式。

请致电 ：菜单栏：“在线”;“应用程序” 对象的上下文菜单

要求 ：应用程序无错误，通信设置已配置。

如果通信设置不正确，将打开对话框提示。然后可以直接切换到 PLC 的“通讯设置” 。

如果从联机菜单中单击“登录” ，则当前活动应用程序将连接到目标系统。如果在设备树中选择了某个应用程序，同时又从上下文菜单（右键单击）中选择了该命令，那么即使该应用程序未被设置为活动应用程序，也会被登录。

如果目标设备上配置了在线用户管理，则在登录时会提示您输入用户数据。为此将打开“设备用户登录” 对话框。

小心

小心
小心
小心

小心

小心

检查控制器的可访问性

出于安全考虑，在任何情况下都不能从互联网或不信任的网络访问控制器！特别是 TCP/IP 编程端口（通常为 UDP 端口 1740...1743 和 TCP 端口 1217 + 11740 或控制器专用端口），在没有保护措施的情况下，不得从互联网访问。如果需要通过互联网访问控制器，则必须使用安全机制，如 VPN 和控制器密码保护。

⮫ “处理设备用户管理”

注意

注意
注意
注意

注意

注意

如果在控制器下方插入安全控制器，则该命令可暂时中断通信连接 。

安全控制器与其他安全控制器（通过安全网络变量）、现场设备和开发系统的连接都会受到影响。作为反应，安全现场设备或其他安全控制器可进入安全状态。只有当安全控制器通过现场总线与主控制器连接时，才会影响与开发系统的连接。

更多信息，请参阅 "下级安全控制器 "章节。

登录时可能出现的情况

  • PLC 上的设备描述（比项目中的）版本更晚。系统将显示警告提示，可选择取消进程。

  • PLC 上不存在应用程序：系统会提示您确认下载。

  • 应用程序已在 PLC 上，且自上次下载以来未作更改。登录继续进行，不再有任何提示。

  • PLC 上存在应用程序，但自上次下载后已更改。

    系统会提示您选择以下选项之一：

    • 使用在线更改登录（请注意帮助页面 "命令'在线更改'"中有关在线更改的信息）。

    • 登录并下载

    • 登录时不做任何更改

    该位置还提供在 PLC 上更新启动应用程序的选项。

  • PLC 上存在未知版本的应用程序。CODESYS 提示您进行替换。

  • CODESYS 会提示您登录并覆盖当前运行的应用程序。

  • PLC 上的应用程序目前停在断点处。您已退出登录，且程序已更改：CODESYS 提示您，如果发生在线更改或下载，PLC 将完全停止运行。如果存在多个任务，而断点只影响其中一个，也会出现这种情况。

单击上述对话框中的“Details” ，打开“Application Information” 对话框。

在CODESYS V3.5 SP17 及更高版本中，一个控制器的应用程序只能登录一个CODESYS 实例。如果第二个CODESYS 实例要登录同一控制器的同一应用程序，则会显示错误信息。

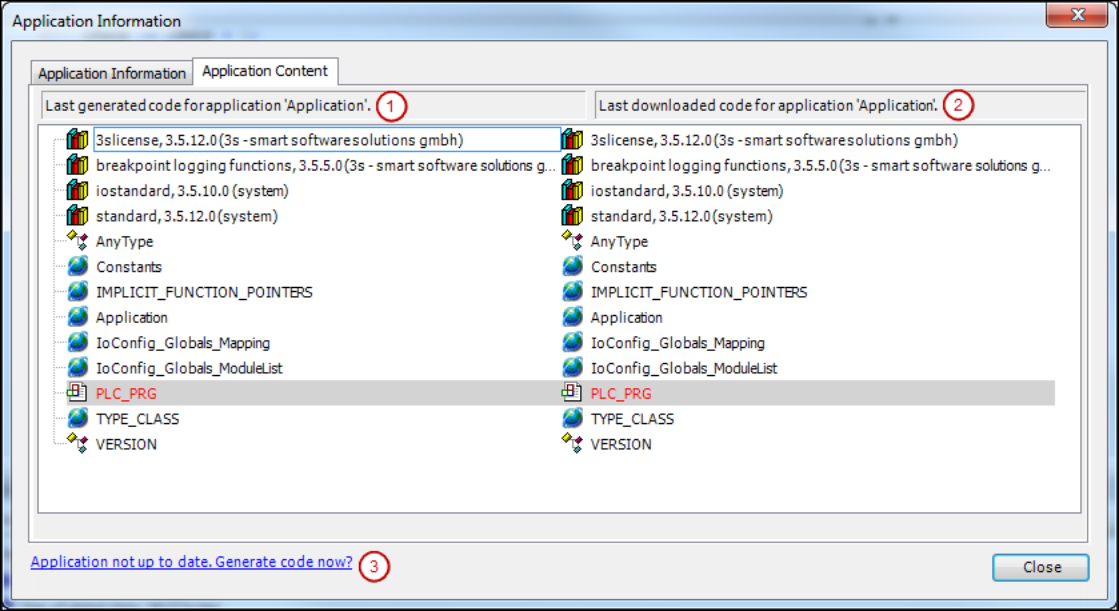

应用程序信息 "对话框（详细信息）

该对话框提供两个选项卡，分别显示开发系统中更改的应用程序的比较信息和 PLC 上当前的前一版本信息。有两个选项卡：

  • “申请信息” ：“应用程序在 IDE” （集成开发环境）中的应用属性与“应用程序在 PLC” 中的应用属性进行了比较：项目名称、最后修改、IDE 版本、作者、描述。此外，CODESYS 还会显示自上次下载以来发生变化的对象。

  • “申请内容” ：选择“Download application info” 时，可以比较 (1) 开发系统和 (2) PLC 上的应用程序内容。“Download application info” 选项位于应用程序属性的“Application Build Options” 选项卡上。

    如果开发系统中的代码不是最新的，则 (3)“应用程序不是最新的。现在生成代码？” 出现在对话框左下方。执行此命令可更新应用程序源代码。

    这些详细信息可以帮助您更好地评估在当前情况下登录的效果，并决定是否下载新的应用程序。

_cds_dlg_application_content_comparison

也可以通过单击“内容”，在设备编辑器（“Applications” 标签）中显示比较结果。

PLC 上的未知应用程序

如果 PLC 上已有一个或多个应用程序，但不在项目中，则CODESYS 会打开一个对话框，显示这些应用程序的列表。然后，您可以定义在从 PLC 加载当前应用程序之前是否应删除应用程序。这也适用于 PLC 上的子应用程序，但同时已从项目中删除。

登录前编译项目

如果应用程序在上次更改后尚未编译，则CODESYS 会在登录前编译项目。该操作与“注销时生成代码” 命令相同。

如果出现编译错误，则会打开对话框提示。错误显示在“Build” 类别的消息视图中。然后，您就可以决定是否在不将程序下载到 PLC 的情况下登录。

登录时出错

如果在登录 PLC 时发生错误，CODESYS 将显示错误信息，取消加载操作。错误对话框提供了显示错误详细信息的选项。如果出现异常且日志中包含*SOURCEPOSITION*文本，则可以通过点击“Show in Editor” 在编辑器中显示受影响的函数。光标跳转到包含错误的行。

下载操作过程中的信息

如果CODESYS 在登录时将项目下载到 PLC，则会将以下信息打印到报文视图中：

  • 生成的代码大小

  • 全球数据的大小

  • 因此 PLC 需要内存

  • 受影响区块列表（用于在线更改）

在联机模式下，无法更改设备或模块的设置。要更改设备参数，必须注销应用程序。根据总线系统的不同，您也可以在联机模式下更改一些特殊参数。

CODESYS 在联机和脱机模式下分别保存视图配置。此外，视图是封闭的，不能在任何运行模式下使用。因此，视图可以在登录时自动更改。
