二氧化锰锂电池，3 V，560 mAh
-
非充电式
目的
TA521 电池是AC500 处理器模块⮫ “PM56xx-2ETH” 唯一适用的电池。无法充电。
处理器模块不带锂电池。必须单独订购。当处理器模块没有供电时，TA521 锂电池用于数据（SRAM）和 RTC 缓冲。
CPU 监控电池的放电程度。警告会在电池状况变得危急之前发出（大约 2 周前）。一旦出现警告信息，应尽快更换电池。
操作说明
-
请勿对电池短路或重新充电！它会导致过度加热和爆炸。
-
请勿拆卸电池！
-
不要加热电池，也不要将其投入火中！有爆炸危险。
-
将电池存放在干燥的地方。
-
在电源电压接通的情况下更换电池，以免数据丢失。
-
回收符合环保标准的废旧电池。
电池寿命
电池寿命是指处理器模块没有供电时，电池可以存储数据的时间。只要处理器模块有电，电池就只能通过自身的漏电流放电。
为避免电池短时间放电，应始终在处理模块通电时插入或更换电池，这样电池才能被正确识别，不会很快放电。
插入
为确保正常运行并防止数据丢失，必须始终在系统处于通电状态的情况下插入或更换电池。如果没有电池和电源，就不可能进行数据缓冲。
警告
火灾或爆炸风险！
使用不正确的电池可能造成火灾或爆炸。
-
打开具有小锁止装置的电池仓，将其按下并将门滑下。门连接到处理器模块的正面，不能被移除。
-

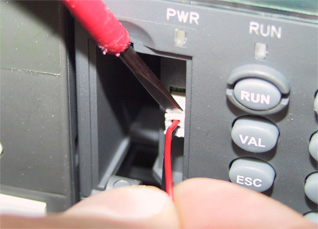

将 TA521 电池从包中取出，握住它的小线缆。然后将小连接器从插座移除，最好用螺丝刀将其取出来。
-
将电池连接器插入电池仓的小连接器口。连接器标有颜色，以便匹配正确极性（红色 = 正极 = 上面）。
-
首先插入电缆，然后将电池插入电池仓，推动电池直到它抵达电池仓底部。
-
电缆的部置要避免妨碍门关闭。
-
将门上拉并按压，直至锁止装置卡入。
为了防止数据丢失或出现问题，应在使用 3 年后或至少在收到“low battery warning”（低电量警告）指示后尽快更换电池。
不得使用超过三年的电池作为替换电池，不要将电池存放太久。
电池更换
为确保正常运行并防止数据丢失，必须始终在系统处于通电状态的情况下插入或更换电池。如果没有电池和电源，就不可能进行数据缓冲。
-
打开具有小锁止装置的电池仓，将其按下并将门滑下。门连接到处理器模块的前面，不能被移除。
-
握住小线缆向拉动，将旧 TA521 电池从电池仓取出。然后将小连接器从插座移除，最好用螺丝刀将其取出来。
-
遵循前述说明插入新电池。
小心
爆炸风险！
请勿打开、充电或拆卸锂电池。尝试给锂电池充电会导致过热并可能引起爆炸。
保护电池离开热源和火源，并将其存储在干燥地方。
切勿在逆反极性的情况下让电池短路或运行。电池可能过热和爆炸。避免意外短路，不要将电池储存在金属容器中，也不要将电池放置在金属表面上。逃逸的锂对健康有危害。
为了防止数据丢失或出现问题，应在使用 3 年后或至少在收到“low battery warning”（低电量警告）指示后尽快更换电池。
不得使用超过三年的电池作为替换电池，不要将电池存放太久。
技术数据
|
参数 |
值 |
||
|---|---|---|---|
|
额定电压 |
3 V |
||
|
标称容量 |
560 毫安时 |
||
|
温度范围（指数低于 C0） |
运行：0 °C ... +60 °C 储存：-20 °C ...+60 °C 运输：-20 °C ...+60 °C |
||
|
温度范围（指数 C0 及以上） |
工作温度：-40 °C ...+70 °C 储存：-40 °C ...+85 °C 运输：-40 °C ...+85 °C |
||
|
电池寿命 |
类型3 年，温度为 +25 °C |
||
|
自放电 |
+25 °C 时每年 2 +40 °C 时每年 5 +60 °C 时每年 20 |
||
|
反极性保护 |
是的，通过对插头进行机械编码。 |
||
|
绝缘 |
电池完全绝缘。 |
||
|
连接 |
红色 = 正极 = 插头上方，黑色 = 负极、 |
||
|
重量 |
7 g |
||
|
尺寸 |
纽扣电池的直径：24.5 mm 纽扣电池的厚度：5 mm |
订购数据
|
零件号 |
说明 |
产品生命周期阶段 *) |
|---|---|---|
|
1SAP 180 300 R0001 |
TA521，锂电池 |
Active |
*)生命周期Classic 中的模块有现货，但不建议用于新设备的规划和调试。
