安装和拆卸通信模块dl-permalink__symbolPermalink

通信模块安装在处理器模块左侧的同一终端底座上。安装通信模块时会自动建立连接。

注意

注意
注意
注意

注意

注意

有损坏 PLC 模块的风险！

过压和短路可能会损坏 PLC 模块。

  • 在开始系统操作之前，请确保所有电源（电源电压和过程电压）都已关闭。

  • 请勿将任何电压或信号连接到预留端子（标记为 ---）。预留端子可能携带内部电压。

安装终端底座后，再安装通信模块。

  1. 首先将通信模块的底端插入终端底座的专用孔中。然后，旋转专用终端底座插槽上的通信模块，直至其锁定到位。

    CM_Assembly

    注意

    注意
    注意
    注意

    注意

    注意

    故障风险！

    通讯模块未使用的插槽没有防意外物理接触保护。

    • 通讯模块未使用的插槽必须使用黄色通讯模块盖住，才能实现 IP20 等级。⮫ “TA524 - 假通信模块”

    • 运行期间不得接触 I/O 总线连接器。

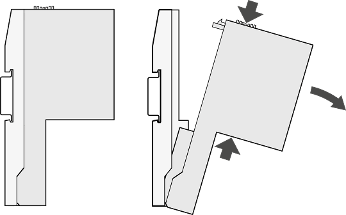

  2. 拆卸顺序相反。

    按住上方和下方，然后旋转通信模块并将其取出。

    CM_Disassembly
