MC5141 - 存储卡dl-permalink__symbolPermalink

  • 固态闪存存储器

MC5141_Memory_Card_Picture
1

MC5141 存储卡

存储卡有写保护开关。

在 "LOCK"（锁定）位置，只能读取存储卡。

存储卡类型

AC500 V2

AC500-XC V2

AC500 V3

AC500-XC V3

AC500-eCo V3

MC5141

x

x

x

x

-

MC5102，配有 TA5350-AD 微型存储卡适配器

x 1)

x 1) 2)

x

x 2)

-

MC5102，不含 TA5350-AD 微型存储卡适配器

-

-

-

-

x

1) 从固件 2.5.x 起

2) 在正常环境条件下，可以临时使用 MC5102，但应首选 MC5141。

禁止使用其他存储卡。对于因使用未经批准的存储卡而造成的后果，ABB 不承担任何责任。

目的

处理器模块可使用或不使用（微型）存储卡。

处理器模块不含（微型）存储卡。必须单独订购。

存储卡用于存储或备份应用程序数据和/或应用程序或项目源代码，以及更新 CPU 内部固件。

存储卡可在标准和 XC 应用中长期使用。

存储卡可在装有 SDHC 兼容读卡器的电脑上读写。

⮫ 在AC500 PLC 中使用存储卡的更多信息

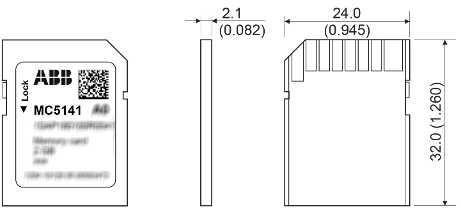

尺寸

MC5141_Memory_Card_Dimensions

尺寸采用毫米（括号中的尺寸按英寸计）。

插入存储卡

  1. 拆开存储卡。

  2. 将存储卡插入处理器模块的存储卡插槽直到锁定。

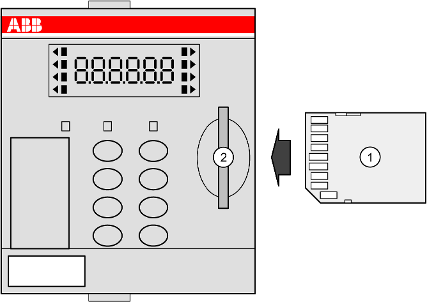

插图 269： 将存储卡插入 PM56xx
Insert_Memory_Card_not_eCo_V3
1

存储卡

2

存储卡插槽

取出存储卡

注意

注意
注意
注意

注意

注意

PLC 运行受干扰

存储卡工作时，请勿取出！

否则，存储卡和/或其上的文件可能会被损坏，且/或正常的 PLC 操作可能会受到干扰。

  • 只有当显示屏中 MC 旁边没有显示黑色方块 (square) 时，才能取出存储卡。

  1. 若要移除存储卡，请在存储卡上推压，直到它向前移动。

  2. 由此，存储卡被解锁并可被取出。

插图 270： 从 PM56xx 中取出存储卡
Remove_Memory_Card_not_eCo_V3
1

存储卡

2

存储卡插槽

技术数据

参数

值

内存容量

2 GB

已写 Terrabytes (TBW)

高达 140 TBW

循环写入/擦除操作次数

高达 70000

数据保留

一开始

+40 °C 时 10 年

当写入进程数达到每个单元寿命的 90% 时

1 年，温度为 +40 °C

写保护开关

是，在存储卡边缘

重量

2 g

尺寸

24 mm x 32 mm x 2.1 mm

不可能 100% 使用设备的内存空间。任何时候都必须保持总可用空间的 10% 左右未被使用，以维持设备的正常运行。

指定值代表内存块被写入或擦除的频率。不过，它们并不反映用户写入或擦除这些区块的能力。需要注意的是，内部控制器可能会执行某些操作，如内部管理或纠错操作，这也可能会影响写入/擦除周期的总数。

温度也是影响存储卡寿命的一个关键因素。因此，必须确保不超过规定的限值。就 PLC 而言，顺序和非随机的数据写入方式有助于延长存储单元的寿命。而且，如果存储卡不是一直使用，也能延长整体使用寿命。

⮫ “系统技术数据”

订购数据

零件号

说明

产品生命周期阶段 *)

1SAP 180 100 R0041

MC5141，存储卡

Active

*)生命周期Classic 中的模块有现货，但不建议用于新设备的规划和调试。
