AC500 高可用性系统可在主 PLC 断电、崩溃或停止时，或在主 PLC 失去现场总线通信（ETH 中断或 MRP 开关故障）而辅助 PLC 仍有连接时执行切换。

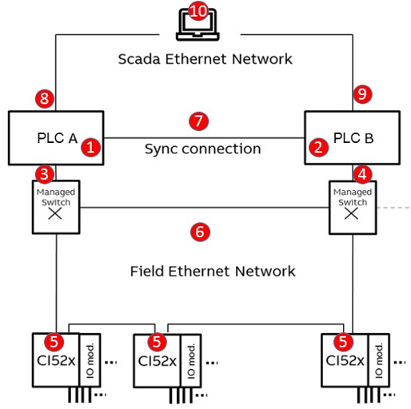

下图概述了不同的使用情况和反应时间。
以下用例表及反应和诊断信息基于以下设置：通过SCADA 网络同步，“lifecom2” 通过现场网络同步，PLC A 为主控制器。
|
案例 |
用例 |
反应 |
诊断信息 *) |
|---|---|---|---|
|
1 |
主 PLC 关机、崩溃或停止。 |
切换到二级 PLC。在切换期间，CI52x 输出被冻结。 |
中学 |
|
2 |
辅助 PLC 关机、崩溃或停止。 |
不切换，流程继续。 |
小学 |
|
3 |
主 PLC 失去与现场总线 CI52x 模块的连接，而辅助 PLC 仍有连接。 |
切换到辅助 PLC。在切换期间，CI52x 输出被冻结。 |
小学 |
|
4 |
辅助 PLC 失去与一个或多个 CI52x 模块的连接。 |
不切换，流程继续。 |
中学 |
|
5 |
CI52x 模块停止/断电。 |
不切换，流程继续。 |
小学和中学 |
|
6 |
现场Ethernet 网络连接丢失。 |
根据Ethernet 网络结构和使用的冗余机制，存在重新配置时间。 |
Lifecom2 丢失和 CI 模块丢失错误将在主系统和辅助系统中生成。 |
|
7 |
同步 和/或“lifecom2” 已损坏。 |
不切换，流程继续。 |
小学和中学 |
|
8 |
主 PLC 失去与SCADA 的连接。 |
SCADA 负责检测和切换。 |
- |
|
9 |
辅助 PLC 与SCADA 失去连接。 |
SCADA 负责检测和切换。 |
- |
|
10 |
SCADA 离线 |
SCADA 负责检测和切换。 |
- |
|
11 |
用户手动切换。 |
切换到辅助 PLC。在切换期间，CI52x 输出被冻结。 |
- |
|
* )诊断说明，参见功能块说明。 |
|||
