支持的 BACnet 网络

BACnet 可在不同类型的局域网上运行。AC500 B-BC 支持以下功能：

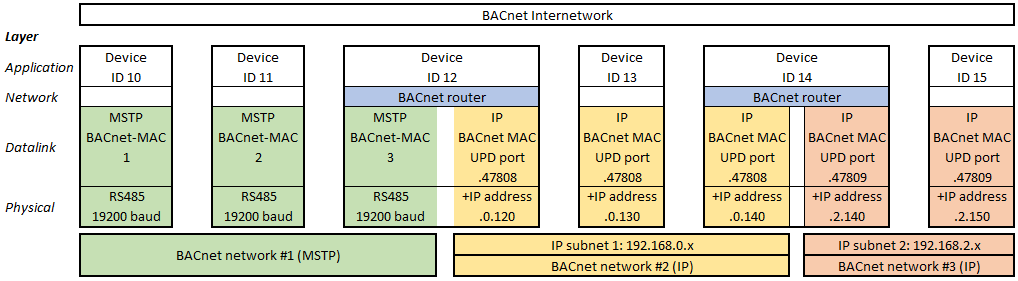

不同的网络可合并到一个通用的“BACnet 网络” 。上图显示了“BACnet 网络” 中一些 BACnet 设备的示例。每个设备都有一个设备 ID（10 至 15），在应用层面上必须是唯一的。应用层面的服务（如读取或写入请求）使用这些设备 ID，不需要较低层次的寻址信息。

示例“BACnet 网络” 由不同的 BACnet 网络组成：

BACnet 网络中的寻址是通过数据链路完成的，数据链路必须具有唯一的 BACnet MAC 地址（与Ethernet MAC 地址不同）。

在 MS/TP 网络中，BACnet MAC 地址只有一个八位位组（示例中为 1、2、3）。

⮫ “数据链接的配置 ”
在 IP 网络中，BACnet MAC 地址是 IP 地址和 UDP 端口号的组合（例如设备 13 为 192.168.0.130.47808）。以下 16 个 UDP 端口为 BACnet 预留：BAC0（=47808 十进制）至 BACF。

⮫ “数据链接的配置 ”

AC500 可充当 BACnet MS/TP 和 IP 网络之间的 BACnet 路由器（上图中的设备 12），或两个不同 BACnet IP 网络之间的 BACnet 路由器（设备 14）。

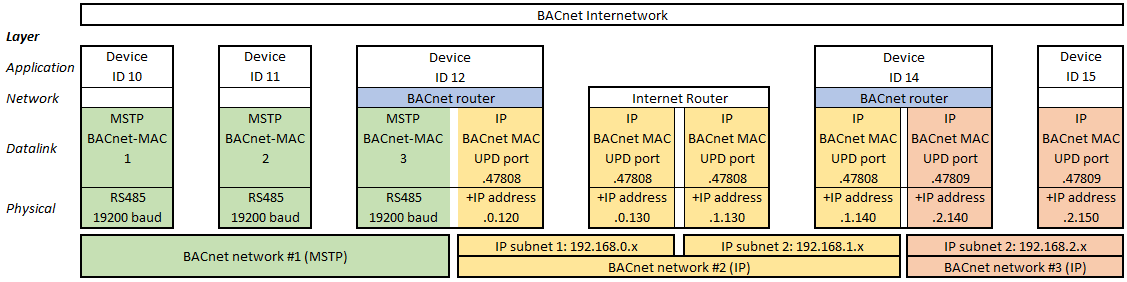

使用相同 UDP 端口的两个 IP 子网可通过互联网路由器合并为一个 BACnet IP 网络。

问题在于互联网路由器会阻止本地广播信息，而这正是 BACnet 通信所必需的。“广播管理设备” (BBDM) 可以解决这个问题。PLC 可配置为 BBDM。在上图中，设备 12 和 14 应配置为 BBDM，以便通过互联网路由器实现 BACnet 通信。

另一种方法是，如果 IP 子网中没有 BBDM 设备，则将 PLC 配置为外来 BACnet 设备，以便通过互联网路由器传递广播信息。
