有关模块安装、拆卸和连接的详细说明，请参阅⮫ 安装说明 。
使用可拆卸的 9 针和 11 针接线端子进行连接。这些接线端子的连接系统（弹簧端子或螺钉端子，电缆从正面或侧面安装）各不相同。接线端子不包括在模块供货范围内，必须单独订购。

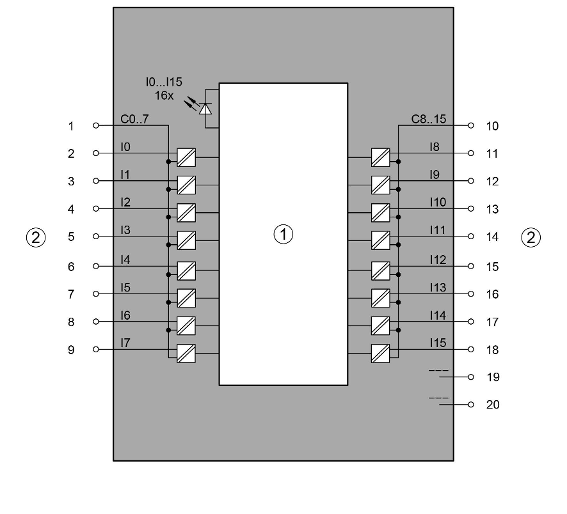

- 1
-
逻辑 - 输入/输出总线接口
- 2
-
数字输入
|
端子 |
信号 |
说明 |
|---|---|---|
|
1 |
C0 ...C7 |
信号 I0 至 I7 的公共输入端 |
|
2 |
I0 |
输入信号 I0 |
|
3 |
I1 |
输入信号 I1 |
|
4 |
I2 |
输入信号 I2 |
|
5 |
I3 |
输入信号 I3 |
|
6 |
I4 |
输入信号 I4 |
|
7 |
I5 |
输入信号 I5 |
|
8 |
I6 |
输入信号 I6 |
|
9 |
I7 |
输入信号 I7 |
|
10 |
C8 ...C15 |
信号 I8 的通用输入端 ...I15 |
|
11 |
I8 |
输入信号 I8 |
|
12 |
I9 |
输入信号 I9 |
|
13 |
I10 |
输入信号 I10 |
|
14 |
I11 |
输入信号 I11 |
|
15 |
I12 |
输入信号 I12 |
|
16 |
I13 |
输入信号 I13 |
|
17 |
I14 |
输入信号 I14 |
|
18 |
I15 |
输入信号 I15 |
|
19 |
--- |
保留 |
|
20 |
--- |
保留 |
模块电路的内部电源电压通过 I/O 总线（由通信接口模块或 CPU 提供）提供。因此，CPU/通信接口模块 L+/UP 和 M/ZP 端子上的 24 V 直流电源消耗电流每 DI562 增加 10 mA。
无需连接外部电源。
警告
带电插拔
这些设备并非设计为带电插拔。鉴于不可预见的后果，禁止带电插拔设备。
在执行下列操作之前，确保已关闭所有电压源（电源和过程电压）：
-
连接或断开任何信号或接线端子。
-
拆卸、安装或更换模块。
在危险位置带电断开任何上电设备可能导致电弧，从而可能产生着火源，导致火灾或爆炸。
在继续之前，确保拔出电源，彻底检查区域确保无易燃材料。
在运行期间，切不可打开设备。这同样适用于网络接口。
注意
有损坏 PLC 模块的风险！
过压和短路可能会损坏 PLC 模块。
-
在开始系统操作之前，请确保所有电源（电源电压和过程电压）都已关闭。
-
请勿将任何电压或信号连接到预留端子（标记为 ---）。预留端子可能携带内部电压。
模块提供多种诊断功能⮫ “诊断” 。
数字量输入可以用作源型输入或漏型输入。
注意
工厂发生故障的风险！
接地故障例如由于电缆绝缘损坏，可意外地桥接开关。
在可能的情况下使用漏型输入，或者确保在出错的情况下不会对人员或设备造成风险。
 |
 |
|

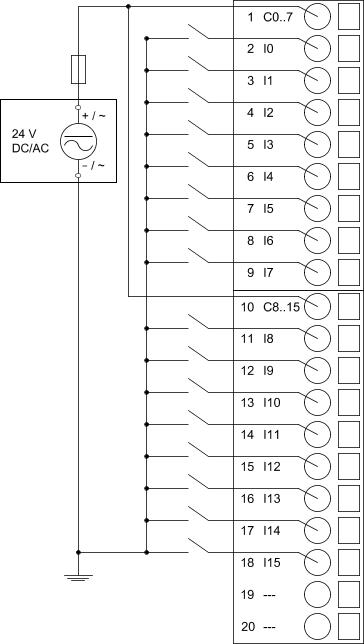

连接 DI562 - 灌输入端 |

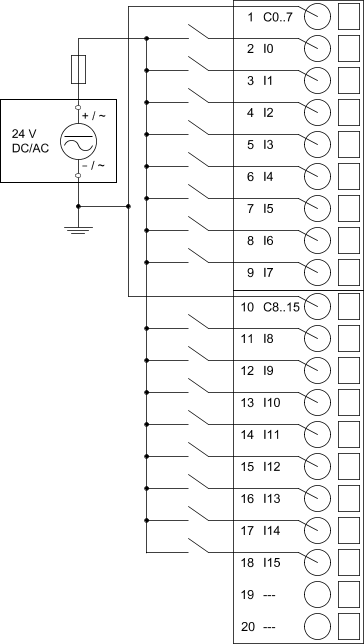

DI562 - 信号源输入的连接 |
LED 指示灯的含义参见状态 LED 指示灯⮫ “状态 LED” 一节。
