控制柜组件（室内使用）

PLC 机箱

注意

注意
注意
注意

注意

注意

外壳不正确导致 PLC 损坏

由于其结构（防护等级 IP 20，符合 EN 60529 标准）和连接技术的原因，该设备只适合在封闭的控制柜中操作。

控制柜必须适合保护设备免受以下影响：

  • 未经授权的访问。

  • 除尘和污染。

  • 湿度和水分

  • 机械损伤。

设备必须在规定的机械和环境条件下运行。

与下列物体保持间距

  • 围墙。

  • 导线

  • 邻近设备。

四边至少留出 20 毫米的间隙。这样既能通风，又能实现电隔离。

建议将模块安装在接地的安装板或接地的 DIN 导轨上，与安装位置无关。

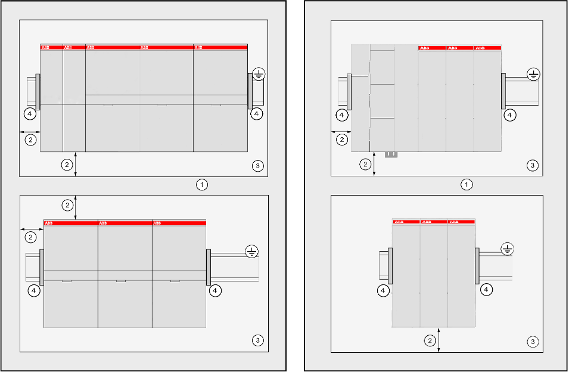

插图 11： 示例图：左侧 AC500，右侧 AC500-eCO
ILL_2023_Cabinet_Assembly
1

电缆管

2

距离电缆管道≥20 毫米

3

接地安装板

4

建议使用螺钉末端止动夹，以避免模块在 DIN 导轨上移动

注意

注意
注意
注意

注意

注意

强烈建议水平安装。

如果可以垂直安装，则必须考虑降容，以避免因空气流通不畅而导致过热。⮫ “环境条件” 。

水平安装时，建议使用端部止动夹固定模块，以防冲击或振动。

垂直安装时，应始终在模块的底部和顶部放置端部止动夹，以正确固定模块。
