连接

警告

有电击死亡的风险！

危险的电压可能存在于模块的端子上。

在开始系统操作之前，请确保所有电源（电源电压和过程电压）都已关闭。

有关模块安装、拆卸和连接的详细说明，请参阅‎⮫ 安装说明。

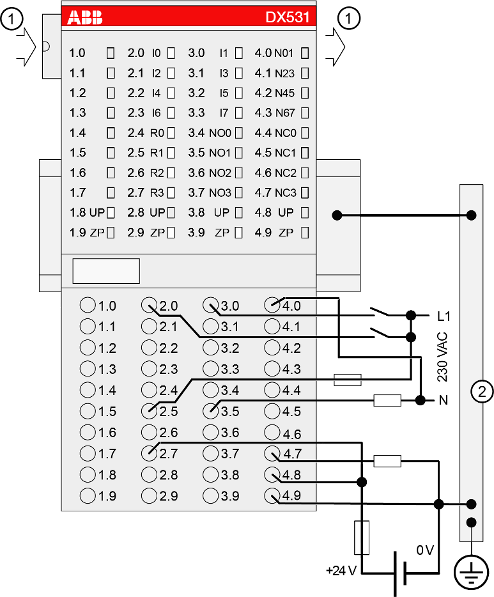

通过 I/O 底板的 40 个端子连接 I/O 通道。更换 I/O 模块无需重新接线。

终端 1.8 ...4.8 和 1.9 ...4.9 在 I/O 底板内以电气方式相互连接。

无论插入何种模块，端子始终具有相同的分配：

模块电路的内部电源电压通过 I/O 总线（由通信接口模块或 CPU 提供）提供。因此，CPU/通信接口模块 L+/UP 和 M/ZP 端子上的 24 V 直流电源消耗电流每 DX531 增加 2 mA。外部电源通过 UP（+24 V 直流）和 ZP（0 V 直流）端子连接。

警告

带电插拔

只有在满足所有热插拔条件的情况下，才允许在通电情况下拆卸或插入。

在热插拔条件不适用的情况下，这些设备不适合在通电情况下拆卸或插入。由于不可预见的后果，不允许在电源接通的情况下插拔设备。

在执行下列任何操作之前，确保已关闭所有电压源（电源和过程电压）：

在危险场所断开任何通电设备的电源可能会产生电弧，从而形成火源，导致火灾或爆炸。

在开始之前，确保电源已被切断，并已对该区域进行了彻底检查，以确保不存在易燃材料。

在运行期间，切不可打开设备。这同样适用于网络接口。

注意

有损坏 PLC 模块的风险！

过压和短路可能会损坏 PLC 模块。

注意

小心

过程电压必须包括在接地概念中（例如负极接地）。

注意

有损坏 PLC 模块的风险！

在将输入和输出电压连接到模块时，必须考虑以下几点：

所有 230 伏交流电源必须是来自同一供电系统的单相电源。
可以串联 2 个或更多继电器触点，但不允许电压超过 230 V AC 和三相负载。
继电器的 4 个转换触点在通道与通道之间是电隔离的。这样就可以将 24 V 直流和 120/230 V 交流负载连接到同一模块的继电器输出端。在这种情况下，两个电源电压都必须接地，以防止出现不安全的浮地。
所有输入信号必须来自同一供电系统的同一相位（连同使用的中性线）。该模块的设计最大电压为 120/230 伏交流电，而非 400 伏交流电，甚至在两个输入端子之间也不行。
所有中性线连接必须与同一供电系统共用，因为端子 4.0 ...4.3 模块内部相互关联。否则，可能会发生意外通电。

注意

有损坏 PLC 模块的风险！

继电器输出端没有内部短路或过载保护。

用最大 6 A 的备用保险丝（特性 gG/gL）保护继电器触点。根据不同的应用，保险丝可用于单通道或模块。

该模块提供多种诊断功能。
