设置通信参数
要设置 PC 与 PLC 之间的通信，例如下载已编译的程序，必须设置通信参数。
个人电脑的 IP 地址必须与 CPU 的 IP 地址属于同一类别。
CPU 的 IP 地址出厂设置为 192.168.0.10。
电脑的 IP 地址应为 192.168.0.X。避免 X = 10，以防与 CPU 发生 IP 冲突。
子网掩码应为 255.255.255.0。
更改 IP 地址
-
打开 Windows 控制面板。单击“网络和 Internet 网络和共享中心” 。
-
单击“更改适配器设置” 。
如果使用有多个设备的现有网络，请注意给定的网络规则或联系系统管理员。
-
右键单击“局域网连接（以太网）” 并选择[属性] 。
-
双击“Internet Protocol Version 4 (TCP/IPv4)” 。
-
输入所需的 IP 地址和子网掩码。
设置通信网关
CPU 和 PC 通过Ethernet 电缆连接。
-

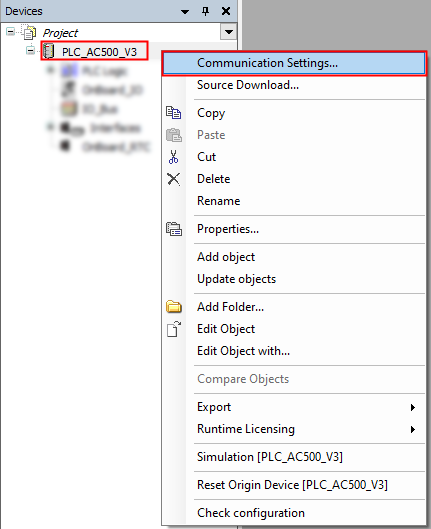

在Automation Builder 设备树中右键单击“PLC_AC500_V3” 。
-
选择“通讯设置” 。
-

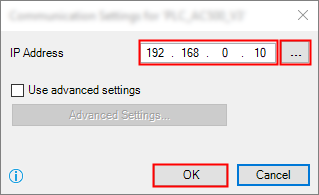

保留 CPU IP 地址的默认值，或键入当前 IP 地址（如果不同）。
端口 ETH1 的标准（默认）IP 地址为192.168.0.10
-
选择[OK] 执行 IP 地址。
网络扫描
如果需要扫描网络中的 CPU，或者同一网络中有多个 CPU。
-
右键单击设备树中的“PLC_AC500_V3” 。
-
选择“通讯设置” 。
-

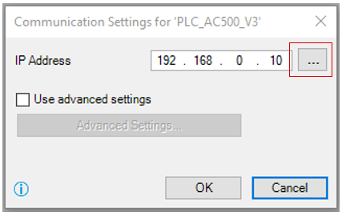

选择“...”.

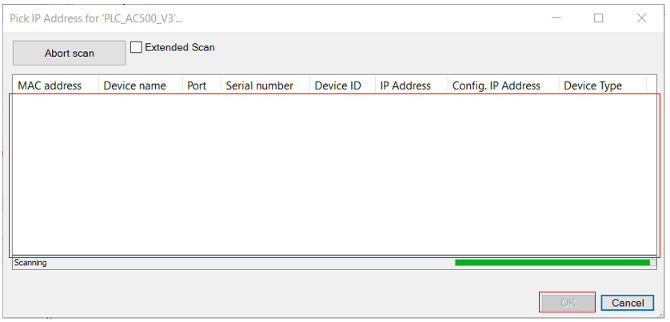

“选择 PLC 的 IP 地址_AC500_V3” 打开。
自动扫描运行。
结果将显示在该字段中。
-
在字段中选择 CPU，然后选择[OK] 以执行所需的通信网关。

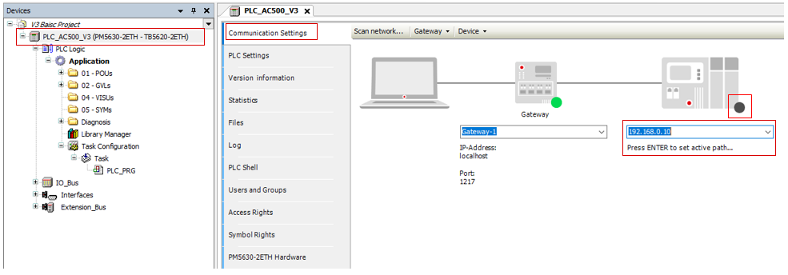

检查通信设置
如果需要检查通信设置或查看有关当前所选 CPU 的更多信息。
-
双击设备树中的“PLC_AC500_V3” 。
-
选择“通讯设置” 。
显示所选 IP 地址。
-
如果看不到 IP 地址，请手动输入 IP 地址。
-
要测试连接和/或查看 CPU 信息，请按[Enter] 或点击 PLC 图旁的黑点。
