预期目的
用于 PM50xx 处理器模块的 TA5300-CVR 选件板插槽盖是保护未使用的选件板插槽所必需的。
小心
存在造成人员受伤并损坏产品的风险！
当可选板未插入时，请始终插入可选板插槽盖。
如果可选板插槽盖丢失，请订购更换的 TA5300-CVR(1SAP187500R0001)。
切勿用未覆盖的可选板插槽给 CPU 上电，否则可能会造成严重伤害和/或损坏产品。
AC500-eCo 处理器模块随选配板插槽盖一起交付。
在插入可选板之前，必须拆卸可选板槽盖。
TA5300-CVR 可选板槽盖可作为备件。

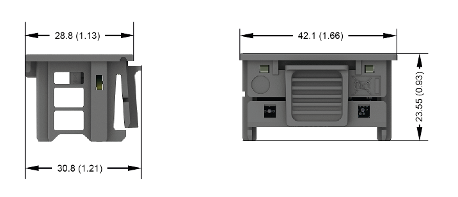

尺寸
尺寸采用毫米（括号中的尺寸按英寸计）。

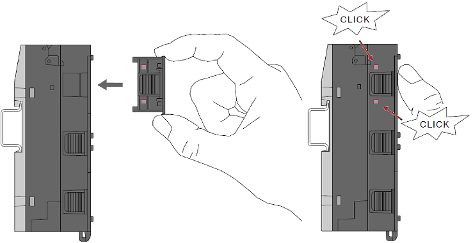

插入选件板插槽盖
-
按下选件板插槽盖，将其插入处理器模块 PM50xx 未使用的选件板插槽。
-
选件板插槽盖必须卡入未使用的选件板插槽。

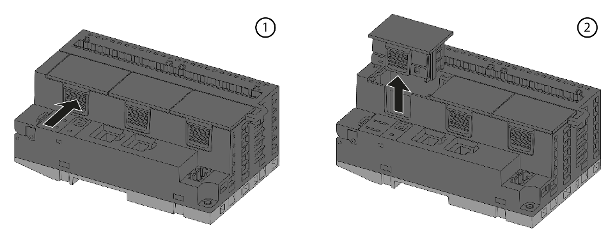

取下选件板插槽盖
-
按下已插入选件板插槽盖的侧面。
-
同时，将选件板插槽盖从处理器模块 PM50xx 的选件板插槽中拉出。
订购数据
|
零件号 |
说明 |
产品生命周期阶段 *) |
|---|---|---|
|
1SAP 187 500 R0001 |
TA5300-CVR：选件板插槽盖，可拆卸塑料件，每个包装单元 6 件 |
Active |
*)生命周期Classic 中的模块有现货，但不建议用于新设备的规划和调试。
