Die Produktfamilie AC500 bietet eine Vielzahl von Modulen und steckbaren Komponenten zur Erweiterung der Fähigkeiten des Prozessormoduls mit zusätzlichen E/As oder anderen Kommunikationsprotokollen. Abhängig von den Eigenschaften und Funktionen des Prozessormoduls (CPU) können kompatible Komponenten zu einem kompletten AC500 SPS-System hinzugefügt werden.

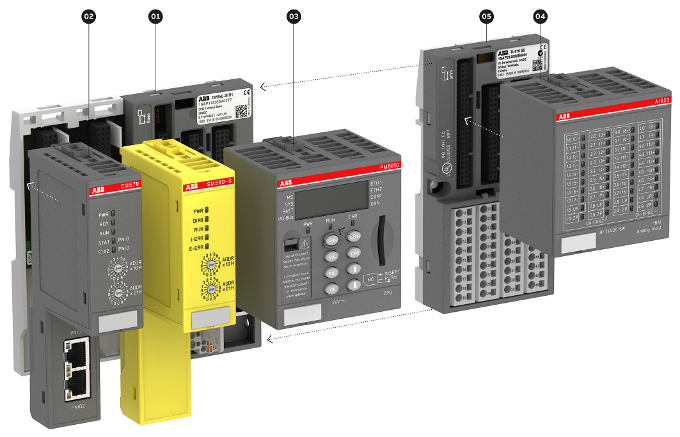

Zentralisierte E/A-Erweiterung
- 01
-
Modulträger für Prozessormodul und 0 bis 6 Kommunikationsmodule, mit seriellen und Ethernet Schnittstellen
- 02
-
Kommunikationsmodul für z.B. PROFIBUS, EtherCAT, und zur Unterstützung der Sicherheitslösung
- 03
-
Prozessormodul mit integrierter Kommunikation
- 04
-
I/O-Modul, bis zu 10 I/O-Module können angeschlossen werden
- 05
-
Terminal Unit für E/A-Module, auch zur dezentralen Erweiterung

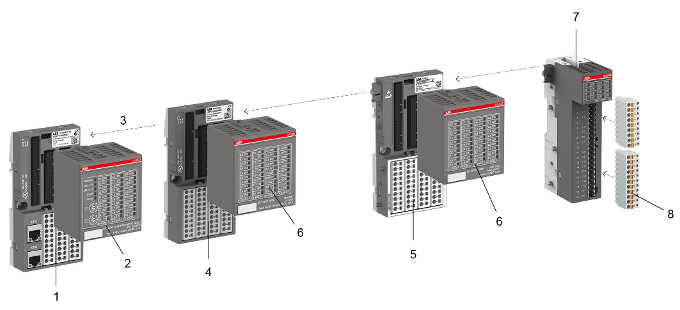

Dezentralisierte I/O-Erweiterung
- 1
-
Terminal Unit für Kommunikationsschnittstellenmodule
- 2
-
Kommunikationsschnittstellenmodul mit bis zu 24 integrierten E/As
- 3
-
I/O-Bus
- 4
-
Terminal Unit für E/A-Module, mit Schraub- oder Federanschluss
- 5
-
Terminal Unit für Hot Swap von E/A-Modulen zum Austausch von E/A-Modulen bei laufendem System
- 6
-
S500-E/A-Module mit bis zu 32 Kanälen für analoge und/oder digitale Signale
- 7
-
Kompakte S500-eCo-E/A-Module mit bis zu 16 Kanälen für analoge und/oder digitale Signale
- 8
-
Abnehmbare Klemmenleisten
