AC500-eCo/S500-eCo system structure

AC500-eCoDie Serie /S500-eCo ist kompatibel mit AC500/S500.

Das kompakte Prozessormodul AC500-eCo kann mit den integrierten I/O-Kanälen für kleine Anwendungen eingesetzt werden.

Die Funktionalität der Prozessormodule kann mit Optionsbaugruppen erweitert werden, z.B. für zusätzliche E/A-Kanäle.

Für größere Anwendungen können die E/A-Module zentral oder dezentral angeschlossen werden.

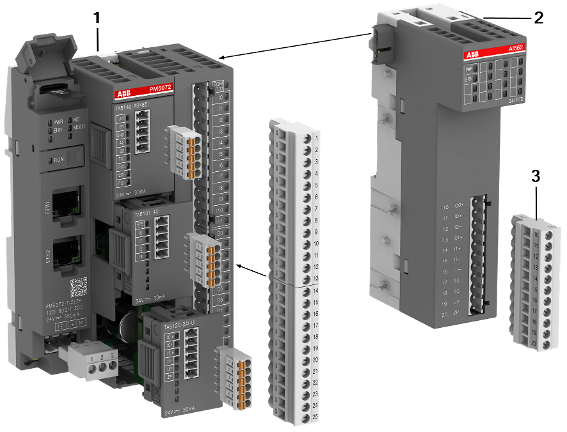

3ADR310451_Groupe_photo_eCo_v3_explosion_Up_to_down

1: AC500-eCo Prozessormodul mit Optionsbaugruppen, verschiedene Speichergrößen, Ein- und Ausgänge verfügbar
2: S500-eCo-E/A-Modul, bis zu 10 E/A-Module anschließbar, auch zur dezentralen Erweiterung
3: Reihenklemmen in verschiedenen Varianten erhältlich

Zentralisierte E/A-Erweiterung

Prozessormodule mit einer E/A-Bus-Schnittstelle auf der rechten Seite können um bis zu 10 E/A-Module erweitert werden, um die Anzahl der E/A-Kanäle zu erhöhen.

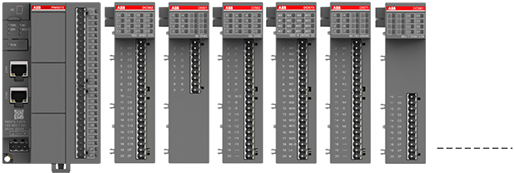

Local_Extension_eCo_V3 — Abb. 8: E/A-Module (S500-eCo), die direkt an ein Prozessormodul AC500-eCo angeschlossen sind

Dezentralisierte I/O-Erweiterung

Über die integrierte Schnittstelle Ethernet können bis zu 10 E/A-Module ferngesteuert angeschlossen werden. Für die dezentrale E/A-Erweiterung wird in der Regel ein Modbus/TCP-Kommunikationsschnittstellenmodul oder ein Prozessormodul eingesetzt.

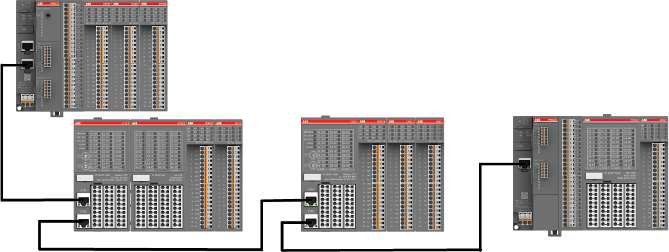

IL_2022_Distributed_Extension_eCo_V3 — Abb. 9: E/A-Module (S500-eCo), die mit einem AC500-eCo Prozessormodul über das Modbus/TCP-Netzwerk mit einem Modbus/TCP/TCP-Kommunikationsschnittstellen modul oder ein Prozessormodul als Client verbunden sind.
