Einsetzen und Entfernen einer Speicherkartedl-permalink__symbolPermanentlink

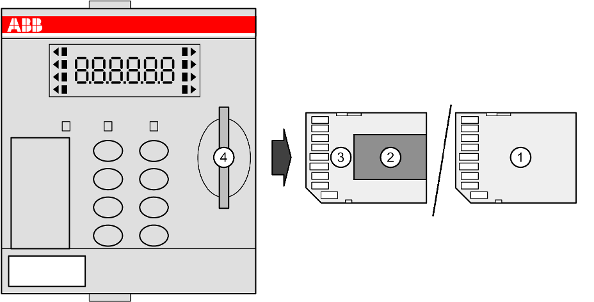

Remove_Memory_Card_V2_and_V3
1

MC5141-Speicherkarte

2

MC5102-Mikro-Speicherkarte

3

Mikro-Speicherkartenadapter

4

Speicherkartensteckplatz

  1. Setzen Sie die Speicherkarte in den Speicherkartensteckplatz des Prozessor-Moduls ein, bis sie einrastet.

  2. HINWEIS

    HINWEIS
    HINWEIS
    HINWEIS

    HINWEIS

    HINWEIS

    Gestörter SPS-Betrieb

    Entfernen Sie die Mikrospeicherkarte nicht, wenn sie in Betrieb ist!

    Andernfalls könnten die Mikrospeicherkarte und/oder die darauf befindlichen Dateien beschädigt werden und/oder der normale SPS-Betrieb gestört werden.

    • AC500: Entfernen Sie die Mikrospeicherkarte nur, wenn kein schwarzes Quadrat (square) neben MC im Display angezeigt wird.

    • AC500-eCo: Entfernen Sie die Mikro-Speicherkarte nur, wenn die MC-LED nicht blinkt.

    Um die Speicherkarte zu entnehmen, drücken Sie die Speicherkarte, bis sie sich nach vorne bewegt. So wird die Speicherkarte gelöst und kann entnommen werden.
