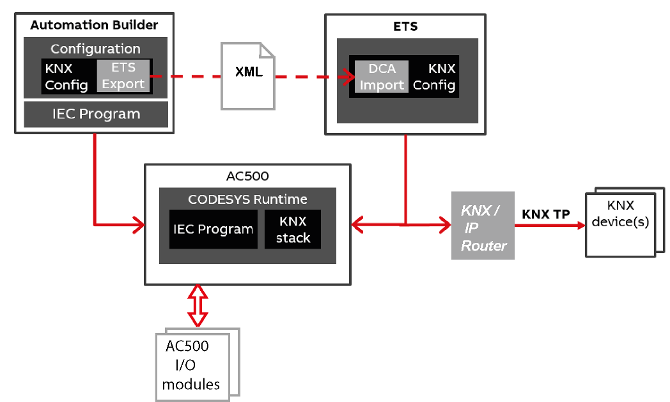

Die beiden Engineering-Software-Systeme Automation Builder und KNX (ETS) sind direkt miteinander verbunden.
Ein Datenaustausch für die Gruppenobjekte (im Folgenden auch Kommunikationsobjekte genannt) von der Automation Builder zur ETS (über eine XML-Datei) und von einer DCA (Device configuration APP) zur ETS ist vorhanden.
Die Einbindung der SPS in die ETS erfolgt über ein zertifiziertes KNX "Gerät" mit den übertragenen Gruppenobjekten, wie sie in Automation Builder konfiguriert sind, und einer physikalischen KNX Adresse (die über ETS und KNX IP an die SPS übertragen wird).
Die Programmierung und Inbetriebnahme der SPS beginnt mit Automation Builder:
Konfiguration der SPS, ihrer Kommunikation, hier KNX, und E/A-Module und aller notwendigen Parameter.
-
Konfigurieren Sie den programmierbaren KNX-Controller in Automation Builder, indem Sie dem Gerät Gruppenobjekte hinzufügen.
-
Verwenden Sie Gruppenobjekte als Ein- und Ausgänge in der IEC-Anwendung.
-
Download der oben genannten Daten in die SPS (über die Engineering-Schnittstelle)
-
Export der Gruppenobjekte für die ETS über eine XML-Datei.
Die anschließende Verknüpfung der SPS und der anderen KNX-Geräte erfolgt mit der herstellerunabhängigen KNX-Inbetriebnahmesoftware ETS:
-
DCA-Plugin und die SPS-Gerätebeschreibung in der ETS installieren
-
Verbinden Sie Gruppenobjekte in der ETS und vergeben Sie Gruppenadressen.
-
KNX IP Download zur SPS.
-
Die physikalische KNX-Adresse der SPS muss vor oder während des Downloads der KNX-Konfiguration eingestellt werden.
Die Programmierung der SPS und die KNX-Inbetriebnahme kann auch von verschiedenen Personen zu unterschiedlichen Zeiten und mit gleichen oder getrennten Engineering-PCs durchgeführt werden. Beide Projekte führen ihre eigenen Download-Teile ihrer jeweiligen Konfigurationen in die SPS aus.
Der einzige Datenaustausch zwischen den beiden Engineering-Programmen sind die Details über die KNX-Gruppenobjekte, die in der ABB Automation Builder definiert sind. Dies geschieht flexibel über die XML-Konfigurationsdatei.
