AS-Flags

AS-Flags sind implizit erzeugte Variablen mit vordefinierten Namen. Sie können sie verwenden um die Abarbeitung eines AS-Diagramms zu beeinflussen. Mit diesen Flags können Sie zum Beispiel Zeitüberschreitungen anzeigen oder Schrittketten zurücksetzen. Weiterhin können Sie zum Beispiel den Tipp-Betrieb anschalten, um Transitionen gezielt zu schalten. Damit Sie auf diese Variablen Zugriff haben, müssen Sie sie deklarieren und aktivieren.

AS-Flags

Name	Datentyp	Beschreibung
`‎SFCInit‎`	Bool	`‎TRUE‎`: CODESYS setzt den Ablauf auf den Initialschritt zurück. Die anderen AS-Flags werden ebenfalls zurückgesetzt (Initialisierung). Solange die Variable `‎TRUE‎` ist, bleibt der Initialschritt gesetzt (aktiv), wird aber nicht ausgeführt. Erst wenn Sie `‎SFCInit‎` wieder auf `‎FALSE‎` setzen, wird der Baustein normal weiter bearbeitet.
`‎SFCReset‎`	Bool	Verhält sich ähnlich wie `‎SFCInit‎`. Im Unterschied zu diesem arbeitet CODESYS allerdings nach der Initialisierung den Initialschritt weiter ab. So könnten Sie beispielsweise im Init-Schritt das `‎SFCReset‎`-Flag gleich wieder auf `‎FALSE‎` setzen.
`‎SFCError‎`	Bool	Wird `‎TRUE‎`, wenn in einem AS-Diagramm eine Zeitüberschreitung aufgetreten ist. Wenn im Programm nach der ersten Zeitüberschreitung eine weitere auftritt, wird diese nicht mehr registriert, wenn Sie die Variable `‎SFCError‎` vorher nicht wieder zurückgesetzt haben. Die Deklaration von `‎SFCError‎` ist Voraussetzung für das Funktionieren der anderen Flag-Variablen zur Kontrolle des zeitlichen Ablaufs („SFCErrorStep“, `‎SFCErrorPOU‎`, `‎SFCQuitError‎`).
`‎SFCEnableLimit‎`	Bool	Dient dem gezielten Einschalten (`‎TRUE‎`) und Ausschalten (`‎FALSE‎`) der Kontrolle für Zeitüberschreitungen in Schritten durch `‎SFCError‎`. Wenn Sie diese Variable deklarieren und aktivieren (AS-Einstellungen), müssen Sie sie auch auf `‎TRUE‎` setzen, damit `‎SFCError‎` arbeitet, ansonsten werden Zeitüberschreitungen ignoriert. Die Verwendung kann beispielsweise bei Inbetriebnahme oder Handbetrieb nützlich sein. Wenn Sie die Variable nicht deklarieren, arbeitet `‎SFCError‎` automatisch. Voraussetzung ist die Deklaration von `‎SFCError‎`.
`‎SFCErrorStep‎`	String	Speichert den Namen des Schritts, der eine durch `‎SFCError‎` registrierte Zeitüberschreitung verursacht hat. Der Name wird solange bewahrt, bis der registrierte Schrittfehler mit Hilfe von `‎SFCQuitError‎` (FALSE -> TRUE) zurückgesetzt wird. Voraussetzung ist die Deklaration von `‎SFCError‎`.
`‎SFCErrorPOU‎`	String	Speichert im Falle einer Zeitüberschreitung den Namen des Bausteins, in dem eine durch `‎SFCError‎` registrierte Zeitüberschreitung aufgetreten ist. Der Name wird gespeichert, bis die Zeitüberschreitung durch `‎SFCQuitError‎` zurückgesetzt wird. Voraussetzung ist die Deklaration von `‎SFCError‎`.
`‎SFCQuitError‎`	Bool	Solange diese boolesche Variable `‎TRUE‎` ist, hält CODESYS die Abarbeitung des AS-Diagramms an, eine eventuelle Zeitüberschreitung, gespeichert in der Variablen `‎SFCError‎`, wird dabei zurückgesetzt. Wenn Sie die Variable wieder auf `‎FALSE‎` setzen, werden alle bisherigen Zeiten in den aktiven Schritten zurückgesetzt. Voraussetzung ist die Deklaration von `‎SFCError‎`.
`‎SFCPause‎`	Bool	Solange diese Variable `‎TRUE‎` ist, hält CODESYS die Abarbeitung des AS-Diagramms an.
`‎SFCTrans‎`	Bool	Wird `‎TRUE‎`, wenn eine Transition schaltet.
`‎SFCCurrentStep‎`	String	Zeigt den Namen des gerade aktiven Schritts, unabhängig von der Zeitüberwachung. Bei einer Parallel-Verzweigung wird immer der Name des Schrittes des äußersten rechten Zweigs gespeichert.
`‎SFCTip‎`, `‎SFCTipMode‎`	Bool	Erlauben den "Tipp-Betrieb" des AS-Bausteins. Wenn Sie den Tipp-Betrieb durch `‎SFCTipMode=TRUE‎` aktivieren, kann nur zum nächsten Schritt weiter geschaltet werden, indem Sie `‎SFCTip‎` auf `‎TRUE‎` setzen. Solange Sie `‎SFCTipMode‎` auf `‎FALSE‎` setzen, kann zusätzlich auch über die Transitionen weiter geschaltet werden.
`‎SFCErrorAnalyzation‎`,		Enthält als Zeichenkette alle Variablen, die zum Gesamtwert `‎TRUE‎` von `‎SFCError‎` beitragen (Zeitüberschreitung in einem Schritt). `‎SFCError‎` muss dazu aktiviert sein. `‎SFCErrorAnalyzation‎` verwendet dazu implizit die Funktion des Bausteins `‎AnaylzeExpression‎` der Bibliothek `‎Analyzation‎`.
`‎SFCErrorAnalyzationTable‎`,		Enthält in einer Tabelle die Variablen, die zum Gesamtwert `‎TRUE‎` von `‎SFCError‎` beitragen (Zeitüberschreitung in einem Schritt). `‎SFCError‎` muss dazu aktiviert sein. `‎SFCErrorAnalyzationTable‎` verwendet dazu implizit die Funktion des Bausteins `‎AnaylzeExpressionTable‎` der Bibliothek `‎Analyzation‎`.

Implizite Erzeugung der AS-Flags

AS-Flags werden von CODESYS automatisch deklariert, wenn Sie die entsprechende Option aktiviert haben. Diese Option können Sie im Eigenschaften-Dialog „AS-Einstellungen“ für eine einzelne POUs oder im Projekteinstellung-Dialog „AS“ für alle AS-POUs im Projekt setzen.

Die AS-Einstellungen der AS-Flags von einzelnen POUs sind nur wirksam, wenn Sie die Option „Voreinstellungen verwenden“ nicht aktiviert haben. Wenn Sie diese Option aktiviert haben, dann gelten die Einstellungen, die in den Projekteinstellungen definiert sind.

AS-Flags, die Sie im AS-Einstellungen-Dialog deklariert haben, sind nur in der Online-Ansicht des AS-Bausteins sichtbar !

Siehe auch

⮫ „Variablen ("AS-Flags")“

Explizite Erzeugung der AS-Flags

Händische Deklaration, wie es in CoDeSys V2.3 nötig war, ist nur noch erforderlich um Schreibzugriff von einem anderen Baustein aus zu ermöglichen. In diesem Fall müssen Sie Folgendes beachten: Wenn Sie das Flag in einer globalen Variablenliste deklariert haben, müssen Sie dessen Einstellung „Deklarieren“ im AS-Einstellungen-Dialog deaktivieren. Andernfalls wird implizit eine lokales AS-Flag deklariert, das CODESYS dann anstelle der globalen Variable verwendet!

Anwendungsbeispiel für SFCError

Beispiel

Sie haben einen AS-Baustein namens ‎sfc1‎ angelegt, der einen Schritt ‎s1‎ enthält. In den Eigenschaften des Schritts haben Sie Zeitbegrenzungen definiert. Siehe Abbildung "Online-Ansicht von AS-Baustein ‎sfc1‎".

Wenn aus irgendwelchen Gründen Schritt ‎s1‎ länger aktiv bleibt als in seinen Zeiteigenschaften erlaubt ist (Zeitüberschreitung), setzt CODESYS das AS-Flag ‎SFCError‎, auf das die Applikation zugreifen kann.

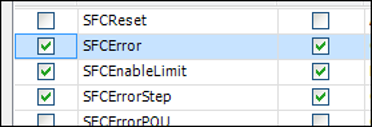

Um diesen Zugriff zu erlauben, müssen Sie das AS-Flag in den AS-Einstellungen aktivieren und deklarieren. Wenn Sie es nur deklarieren, wird das AS-Flag zwar in der Online-Ansicht von ‎sfc1‎ im Deklarationsteil angezeigt, ist aber ohne Funktion.

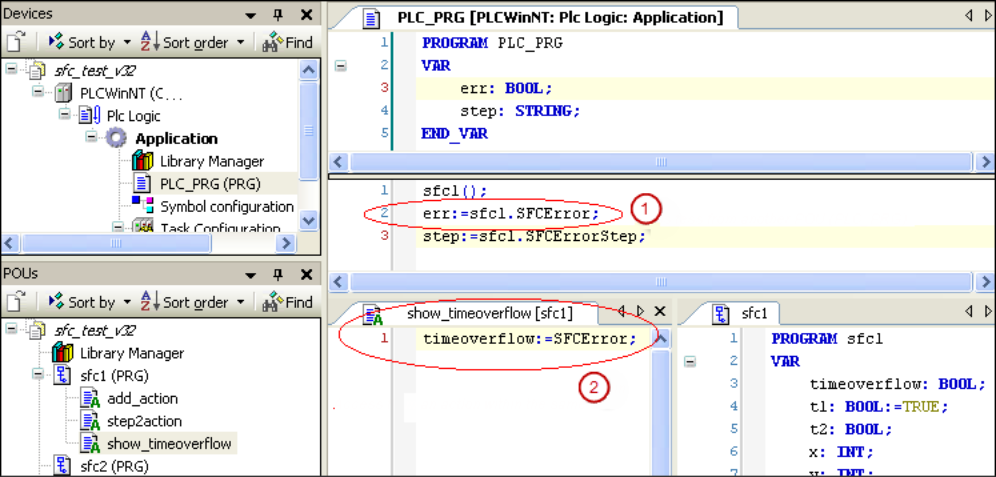

Nun können Sie das AS-Flag innerhalb des Bausteins, beispielsweise in einer Aktion (2) oder von außerhalb des Bausteins (1) ansprechen.

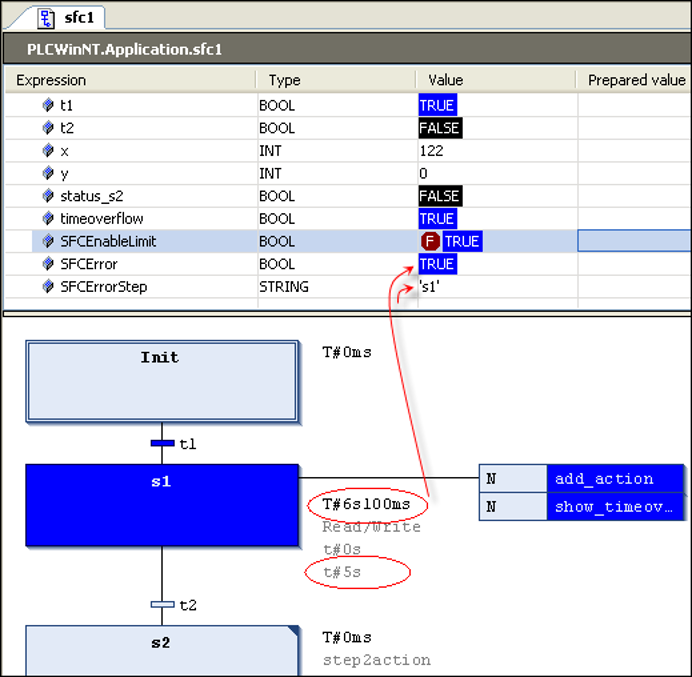

Online Ansicht von AS-Baustein ‎sfc1‎

‎SFCError‎ wird ‎TRUE‎, sobald eine Zeitüberschreitung innerhalb von ‎sfc2‎ auftritt.

Beachten Sie die Möglichkeit, mit Hilfe der Flags ‎SFCErrorAnalyzation‎ und ‎SFCErrorAnalyzationTable‎ die Komponenten des Ausdrucks zu ermitteln, der zum Wert ‎TRUE‎ des ‎SFCError‎ beiträgt.

Siehe auch

⮫ „Bibliothek "Analyzation"“

Zugriff auf die Flags

Syntax für den Zugriff:

Innerhalb des Bausteins weisen Sie das Flag direkt zu: ‎<Variablenname>:=<AS-Flag>‎

Beispiel

‎checkerror:=SFCerror;‎

Von einem anderen Baustein aus mit Bausteinname: ‎<Variablenname>:=<Bausteinname>.<AS-Flag>‎

Beispiel:

‎checkerror:=SFC_prog.SFCerror;‎

Falls Sie einen Schreibzugriff von einem anderen Baustein aus benötigen, müssen Sie das AS-Flag zusätzlich explizit als eine VAR_INPUT-Variable im AS-Baustein oder global in einer GVL deklarieren.

Beispiel

Lokale Deklaration:

PROGRAM SFC_prog
VAR_INPUT
  SFCinit:BOOL;
END_VAR

oder globale Deklaration in einer globalen Variablenliste:

VAR_GLOBAL
  SFCinit:BOOL;
END_VAR

PROGRAM PLC_PRG
VAR
  setinit: BOOL;
END_VAR
SFC_prog.SFCinit:=setinit;  //Schreibzugriff auf SFCinit in SFC_prog
