Attribut 'estimated-stack-usage'

Das Pragma übergibt einen Schätzwert für den Stackgrößenbedarf.

Methoden mit rekursivem Aufruf halten einer Stackprüfung nicht stand, weil der Stackverbrauch nicht ermittelt werden kann. Folglich wird eine Warnung ausgegeben. Um diese Warnung zu unterdrücken, können Sie der Methode einen Schätzwert in Bytes für den Stackgrößenbedarf mitgeben. Dann durchläuft die Methode die Stackprüfung erfolgreich.

Syntax

 {attribute 'estimated-stack-usage' := '<estimated stack size in bytes>'}

Beispiel

{attribute 'estimated-stack-usage' := '127'} // 127 bytes
METHOD PUBLIC DoIt : BOOL
VAR_INPUT
END_VAR

Einfügeort: Erste Zeile über dem Deklarationsteil der Methode

Im Kapitel "Methodenaufruf" finden Sie ein Beispiel, das dieses Pragma verwendet.

Rekursiver Methodenaufruf

Innerhalb ihrer Implementierung kann eine Methode sich selbst aufrufen: entweder direkt mit Hilfe des ‎THIS‎-Pointers, oder mit Hilfe einer lokalen Variablen für den zugeordneten Funktionsbaustein.

Verwenden Sie Rekursionen vorwiegend zur Bearbeitung von rekursiven Datentypen wie beispielsweise verketteten Listen. Allgemein ist es ratsam bei der Verwendung von Rekursion vorsichtig zu sein, da es bei unerwartet tiefen Rekursionen zu eine Stacküberlauf und damit zu einem Maschinenstillstand kommen kann."

Beispiel

Berechnung der Fakultät

Das folgende Programm ‎PLC_PRG‎ berechnet die Fakultät einer Zahl im Funktionsbaustein ‎FB_Factorial‎ auf unterschiedliche Weise in jeweils einer eigenen Methode.

Methode ‎m_Iterative‎: Iterativ
Methode ‎m_Pragmaed‎: Rekursiv mit Warnungsunterdrückung
Methode ‎ m_Recursive‎: Rekursiv
Methode ‎m_Temp‎: Temporär mit Warnungsunterdrückung

Nur die Methode ‎m_Recursive‎ erzeugt eine Warnung.

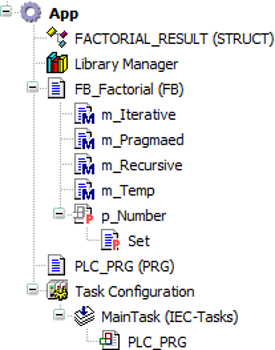

_cds_img_example_pragma_estimate_stack_usage

// Contains the data  of the factorial calculation of uiNumber
TYPE FACTORIAL_RESULT :
STRUCT
	uiNumber : UINT;
	udiIterative : UDINT;
	udiRecursive : UDINT;
	udiPragmaed : UDINT;
	udiTemp : UDINT;
END_STRUCT
END_TYPE

PROGRAM PLC_PRG
VAR
	fb_Factorial_A : FB_Factorial;
	factorial_A : FACTORIAL_RESULT := (uiNumber := 9, udiIterative := 0, udiRecursive := 0, udiPragmaed := 0 );
END_VAR
fb_Factorial_A.p_Number := factorial_A.uiNumber;
factorial_A.udiIterative := fb_Factorial_A.m_Iterative();
factorial_A.udiRecursive := fb_Factorial_A.m_Recursive(uiN := factorial_A.uiNumber);
factorial_A.udiPragmaed := fb_Factorial_A.m_Pragmaed(uiN := factorial_A.uiNumber);
factorial_A.udiTemp := fb_Factorial_A.m_Temp(uiN := factorial_A.uiNumber);


//Factorial calculation in different ways
FUNCTION_BLOCK FB_Factorial
VAR_INPUT
END_VAR
VAR_OUTPUT
END_VAR
VAR
	uiN : UINT;
	udiIterative : UDINT;
	udiPragmaed : UDINT;
	udiRecursive : UDINT;
END_VAR

// Iterative calculation
METHOD PUBLIC m_Iterative : UDINT
VAR
	uiCnt : UINT;
END_VAR
m_Iterative := 1;
IF	uiN > 1 THEN
	FOR uiCnt := 1 TO uiN DO
		m_Iterative := m_Iterative * uiCnt;
	END_FOR;
	RETURN;
ELSE
	RETURN;
END_IF;

//Recursive calculation with suppressed warning
{attribute 'estimated-stack-usage' := '99'}
METHOD PUBLIC m_Pragmaed : UDINT
VAR_INPUT
	uiN : UINT;
END_VAR
VAR
END_VAR
m_Pragmaed := 1;
IF	uiN > 1 THEN
	m_Pragmaed := uiN * THIS^.m_Pragmaed(uiN := (uiN - 1));
	RETURN;
ELSE
	RETURN;
END_IF;

//Recursive calculation
METHOD PUBLIC m_Recursive : UDINT
VAR_INPUT
	uiN : UINT;
END_VAR
VAR
END_VAR
m_Recursive := 1;
IF	uiN > 1 THEN
	m_Recursive := uiN * THIS^.m_Recursive(uiN := (uiN - 1) );
	RETURN;
ELSE
	RETURN;
END_IF;

// Called by temporary FB instance
{attribute 'estimated-stack-usage' := '99'}
METHOD PUBLIC m_Temp : UDINT
VAR_INPUT
	uiN : UINT;
END_VAR
VAR
	fb_Temp : FB_Factorial;
END_VAR
m_Temp := 1;
IF	uiN > 1 THEN
	m_Temp := uiN * fb_Temp.m_Temp(uiN := (uiN - 1));
	RETURN;
ELSE
	RETURN;
END_IF;

PROPERTY p_Number : UINT
uiN := p_Number; //Setter method

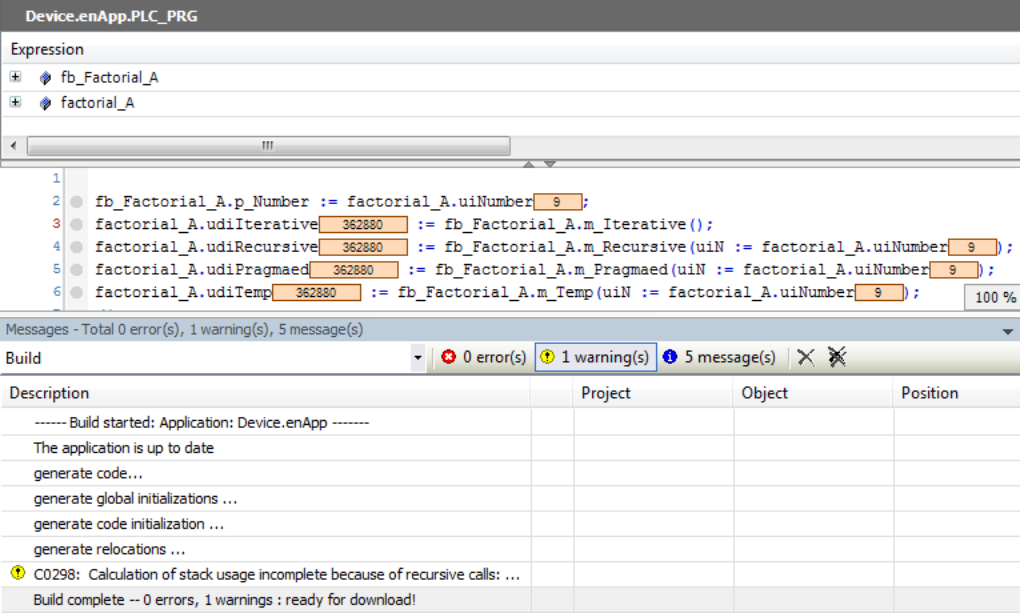

Bei der Ausführung des Programms generiert nur die Methode ‎m_Recursive‎ eine Warnung.

_cds_img_example_pragma_estimate_stack_usage_in_runtime
