Allgemeines

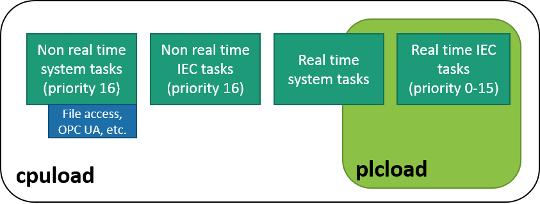

Die Parameter ‎cpuload‎ und ‎plcload‎ stellen die tatsächliche CPU-Last oder SPS-Last des Systems dar.

‎cpuload‎: Dieser Wert stellt die Zeit dar, die die SPS benötigt, um alle auf der SPS laufenden Prozesse zu berechnen. Für eine gute Systemleistung sollte dieser Wert weniger als 80 % betragen. Bei einem höheren Wert sollte der Auslastungsgrad durch den Einsatz einer leistungsfähigeren SPS oder durch Reduzierung der Anzahl der Prozesse verringert werden.
‎plcload‎: Dieser Wert stellt die Zeit dar, die die SPS zur Berechnung aller Echtzeitprozesse benötigt. Echtzeitprozesse sind entweder Systemtasks mit hoher Priorität oder IEC-Tasks mit einer Priorität zwischen 0 und 15. Für eine gute Systemleistung sollte dieser Wert weniger als 60 % betragen. Bei einem höheren Wert sollte der Auslastungsgrad durch den Einsatz einer leistungsfähigeren SPS reduziert werden.

Während der Inbetriebnahme empfehlen wir, die CPU- und SPS-Werte online mit einer der folgenden Methoden zu überwachen:

Automation Builder

Inbetriebnahme über 'PLC-Shell-Befehle'⮫ „PLC-Shell-Befehle“ (Befehl 'plcload' und 'cpuload').
Inbetriebnahme über "Anwendung zur Laufzeit"⮫ „Datenerfassung mit 'Trace'“. Um die Auslastung der CPU oder SPS anzuzeigen, erstellen Sie ein neues Device Trace-Objekt in Ihrem SPS-Projekt. Laden Sie dann die Daten in die Ansichten 'Befehl 'Trace hochladen'⮫ „ Befehl 'Trace hochladen'“ hoch.

IEC-Anwendungen/IEC-Programm

Für den Zugriff auf die Parameter ‎plcload‎ und ‎cpuload‎ verwenden Sie bitte die folgenden Systemfunktionen:
