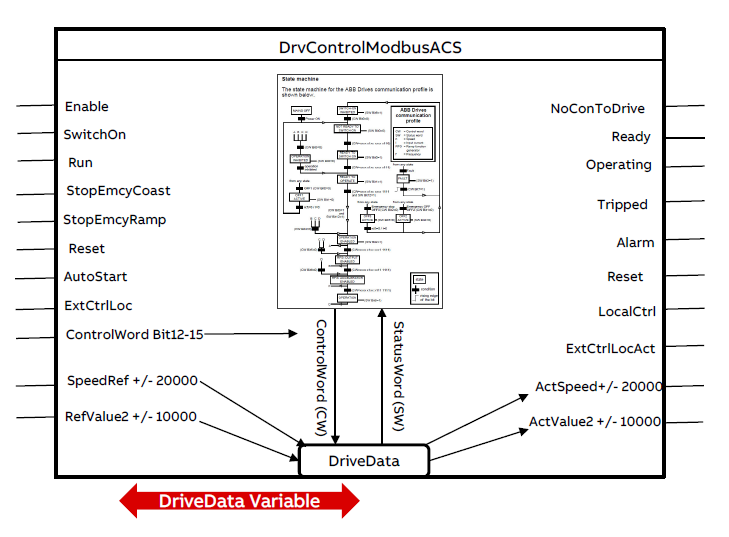

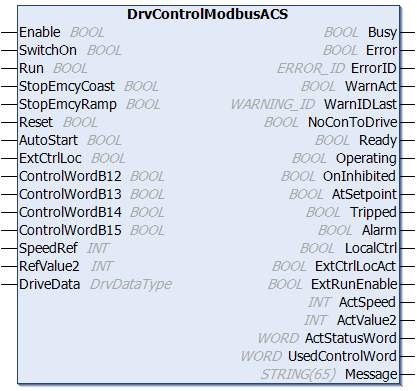

Dieser Funktionsblock kann zur Steuerung von ACS-Antrieben mit dem Profil ABB Drives oder ABB Drives enhanced profile unter Verwendung von Modbus communication block wie DrvModbusTcp oder DrvModbusRtu verwendet werden.
Das Statuswort (SW) wird über den Kommunikationsblock Modbus mit Hilfe der Schnittstelle „DriveData“ vom Antrieb gelesen. ⮫ „Struktur: DrvDataType“
Das Steuerwort (CW) wird durch den Funktionsblock entsprechend der ABB drives profile state machine gebildet. CW wird über DriveData und den verwendeten Kommunikationsblock an den Antrieb gesendet. Funktion Block liefert Standard Start/Stopp Signale zur Steuerung des Umrichters und Standard Diagnose Signale werden vom Umrichter gelesen.
Der Funktionsblock sollte nur für ACS-Antriebe verwendet werden, die ABB verwenden (Classic/Enhanced) Profil für Modbus Protokoll. Die Datenübertragung zum ACS-Antrieb wird über die Variable „IN_OUT“ DriveData realisiert, die mit „DrvModbusTcp“ oder „DrvModbusRtu“ Funktionsblock verbunden werden muss.
