Einrichten des Kommunikations-Gatewaysdl-permalink__symbolPermanentlink

Einstellen der Kommunikationsparameter

Um die Kommunikation zwischen dem PC und der SPS einzurichten, z. B. um das kompilierte Programm herunterzuladen, müssen Sie die Kommunikationsparameter einrichten.

Die IP-Adresse Ihres PCs muss der gleichen Klasse angehören wie die IP-Adresse der CPU.

Die Werkseinstellung der IP-Adresse der CPU ist 192.168.0.10.

Die IP-Adresse Ihres PCs sollte 192.168.0.X lauten. Vermeiden Sie X = 10, um einen IP-Konflikt mit der CPU zu vermeiden.

Die Subnetzmaske sollte 255.255.255.0 lauten.

Ändern der IP-Adresse

  1. Öffnen Sie die Systemsteuerung von Windows. Klicken Sie auf „Netzwerk und Internet  Netzwerk- und Freigabecenter“.

  2. Klicken Sie auf „Adaptereinstellungen ändern“.

    Wenn Sie ein bestehendes Netzwerk mit mehreren Geräten nutzen, beachten Sie bitte die vorgegebenen Netzwerkregeln oder wenden Sie sich an Ihren Systemadministrator.

  3. Klicken Sie mit der rechten Maustaste auf „Local Area Connection (Ethernet)“ und wählen Sie [Eigenschaften].

  4. SE_Local_Area_Connection_Properties

    Doppelklicken Sie auf „Internet Protocol Version 4 (TCP/IPv4)“.

  5. SE_Internet_Protocol_Version

    Geben Sie die gewünschte IP-Adresse und Subnetzmaske ein.

Einrichten des Kommunikations-Gateways

CPU und PC sind mit einem Ethernet Kabel verbunden.

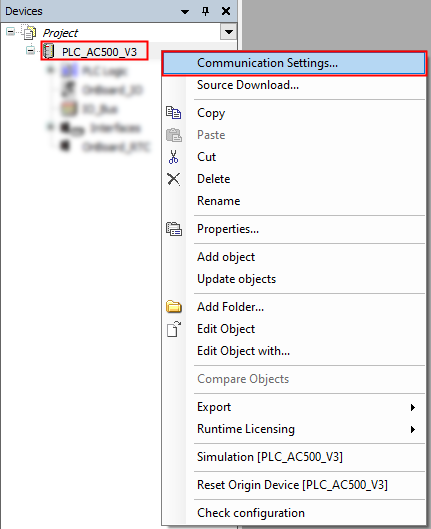

  1. communication_settings

    Klicken Sie im Gerätebaum Automation Builder mit der rechten Maustaste auf „PLC_AC500_V3“.

  2. Wählen Sie „Kommunikationseinstellungen“.

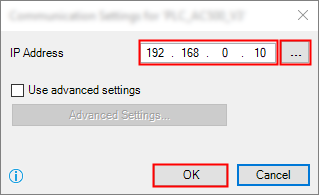

  3. IP_adresss

    Behalten Sie den Standardwert für die IP-Adresse der CPU bei oder geben Sie die aktuelle IP-Adresse ein, falls diese abweicht.

    Die Standard-IP-Adresse des Ports ETH1 lautet: 192.168.0.10

  4. Wählen Sie [OK], um die IP-Adresse zu implementieren.

Netzwerk-Scan

Wenn Sie das Netzwerk nach der CPU durchsuchen müssen oder wenn Sie mehrere CPUs im selben Netzwerk haben.

  1. Klicken Sie mit der rechten Maustaste auf „PLC_AC500_V3“ im Gerätebaum.

  2. Wählen Sie „Kommunikationseinstellungen“.

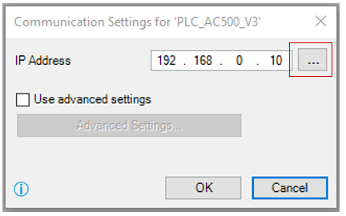

  3. 01.04.03

    Wählen Sie „...“.

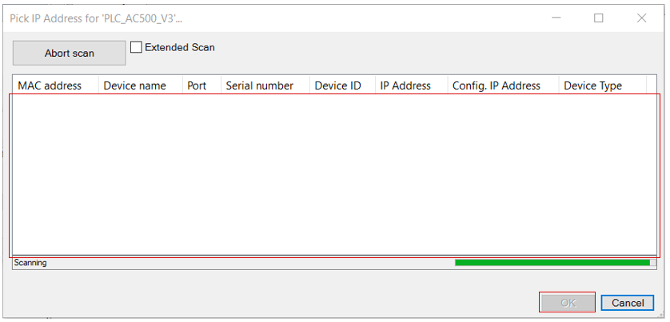

    „Pick IP Address for PLC_AC500_V3“ öffnet sich.

    01.04.04

    Der automatische Scan läuft.

    Die Ergebnisse werden in diesem Feld angezeigt.

  4. Wählen Sie die CPU im Feld aus und wählen Sie [OK] um das benötigte Kommunikationsgateway zu implementieren.

Überprüfen der Kommunikationseinstellungen

Wenn Sie die Kommunikationseinstellungen überprüfen müssen oder weitere Informationen über die aktuell ausgewählte CPU anzeigen möchten.

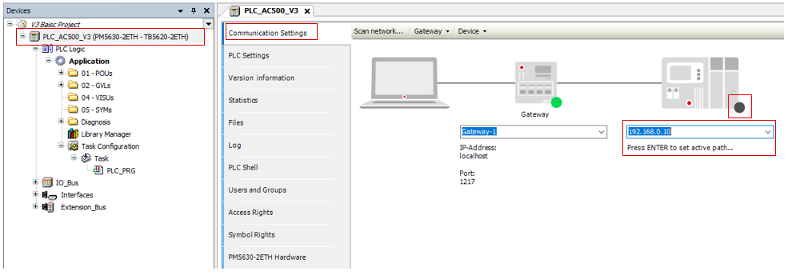

  1. 01.04.05

    Doppelklicken Sie im Gerätebaum auf „PLC_AC500_V3“.

  2. Wählen Sie „Kommunikationseinstellungen“.

    Die ausgewählte IP-Adresse wird angezeigt.

  3. Wenn die IP-Adresse nicht sichtbar ist, geben Sie die IP-Adresse manuell ein.

  4. Um die Verbindung zu testen und/oder die CPU-Informationen zu sehen, drücken Sie [Enter] oder klicken Sie auf den schwarzen Punkt neben der Abbildung der SPS.
