Die Kommunikation mit BACnet erfolgt über Objekte und Eigenschaften.

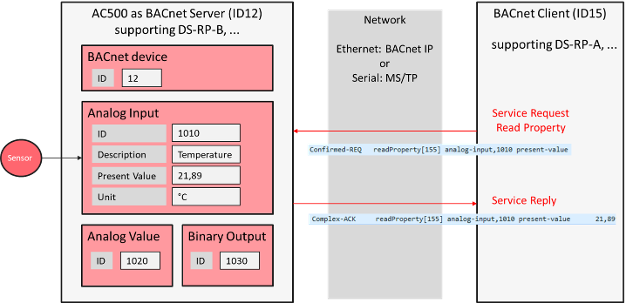

Der AC500 B-BC Server der untenstehenden Abbildung wird als BACnet Geräteobjekt mit „ID 12“ dargestellt. Das Gerät enthält weitere Objekte wie das Objekt Analog Input, das den Eingang eines Temperaturmessgeräts darstellt. Ein Objekt enthält mehrere Eigenschaften, wie „ID, Beschreibung, Barwert, Einheit“ usw.
Weitere mögliche Objekte einer AC500 B-BC sind:
-
„Binäreingang“ zum Beispiel von einem angeschlossenen Schalter
-
„Analog-/Binärausgang“ für Aktoren
-
„Analog-/Binärwerte“ für lokale Variablen
-
„Kalander“
-
„Zeitplan“
-
„Trend Log“
-
...
-
Eine Liste mit allen Details finden Sie im Automation Builder pdf-Dokument ABB-B-BC-PICS-AC500_V3.pdf. Hilfe/Projektbeispiele/.
